溫度控制器 TC100-00-1-A

C99226
數量標準單價
1 ~ 詢價

規格

特性

• 外觀尺寸：W48 x H48mm
• 具有PID控制功能
• 內建自動演算(AT)功能
• 繼電器或脈衝電壓SSR輸出可由DIP開關切換
• 適用熱電偶及熱電阻感溫器輸入
• 可選擇加熱或冷卻模式
• 具有面板鎖定功能
• 感溫器斷線及溫度量程範圍異常檢測
• 具有CE認證


規格

型號TC100
TC110-10
TC110-11
TC110-20
TC110-21		TC200TC210TC300TC400
尺寸(mm)48H X 48W X 93D96H X 48W X 93D48H X 96W X 93D72H X 72W X 93D96H X 96W X 93D
額定電壓100~240VAC, 50/60Hz or 24VDC
電壓範圍額定電壓的90~110%
顯示精度0.5% of F.S.
輸入K, J, P†100
輸出繼電器：6A 250VAC(TC100, TC110 NO 5A/NC 2A 250VAC)電阻性負載
電壓：DC24V(SSR驅動用)
警報模式參考警報輸出模式表
電氣壽命100000以上(餘額定負載下)
控制方式PID, ON/OFF
絕緣電阻主迴路/控制迴路~外殼(對地)DC 500V>10MΩ
耐壓主迴路~外殼(對地) 1500V 1分鐘
控制迴路~外殼(對地) 1000V 1分鐘
消耗功率Approx. 3VAApprox. 4VAApprox. 4VAApprox. 3VAApprox. 4VA
使用環境溫度-10~+50℃
使用環境濕度35~85%RH
本體重量Approx. 130gApprox. 200gApprox. 200gApprox. 200gApprox. 260g

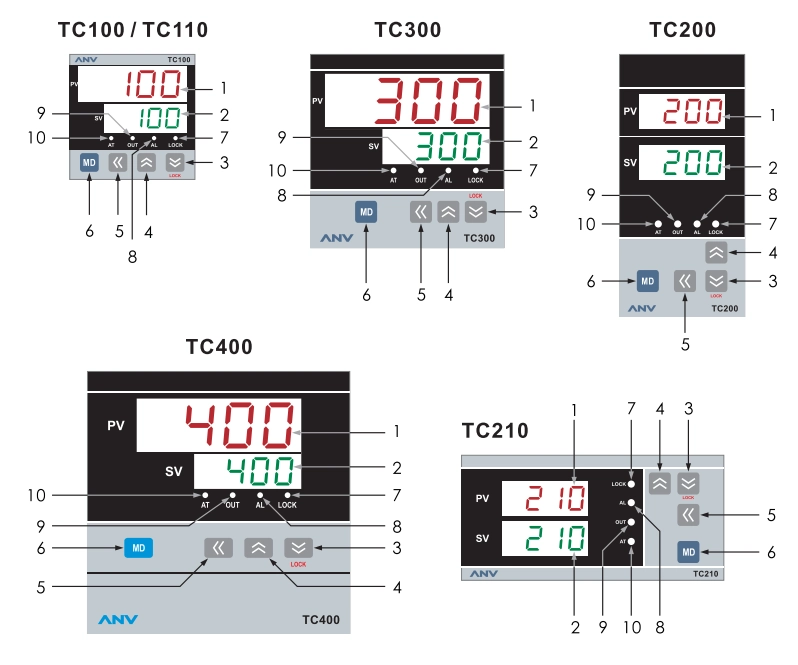

操作面板說明

符號名稱功能說明符號名稱功能說明
PV1指示值顯示感測值MD6模式鍵/
儲存及退出鍵		短按：進入第一層參數設定模式
長按3秒：進入第二層參數設定模式
儲存及退出功能選項
SV2設定值顯示設定值LOCK7LOCK指示燈鎖鍵時指示燈亮
ANV PID溫度控制器3減少鍵/按鍵鎖減少設定值
長按3秒：按鍵鎖定或解除鎖定		AL8警報指示燈警報時指示燈亮
ANV PID溫度控制器4增加鍵增加設定值OUT9輸出指示燈輸出時指示燈亮
ANV PID溫度控制器5移位鍵移動設定位數AT10自動演算指示燈自動演算時指示燈亮
ANV PID溫度控制器

警報輸出模式
代碼符號
1偏差高警報
2偏差低警報
3偏差高低警報
4偏差高警報
(第一次不警報)
5偏差低警報
(第一次不警報)
6偏差高低警報
(第一次不警報)


功能設置開關說明

DIP開關說明 ANV PID溫度控制器
DIP開關編號123
K,J行熱電偶ONOFF---
P†100電阻體OFFON---
SSR輸出------ON
Relay輸出------OFF


輸入類型

輸入類型代碼範圍(℃)範圍(℉)

K

ANV PID溫度控制器10.0 ~ 400.0℃0.0 ~ 752.0℉
ANV PID溫度控制器20~1200℃0 ~ 2192℉

J

ANV PID溫度控制器30.0 ~ 400.0℃0.0 ~ 752.0℉
ANV PID溫度控制器40~1200℃0 ~ 2192℉

Pt100

ANV PID溫度控制器5-50.0℃ ~ 400.0℃-58.0 ~ 752.0℉
ANV PID溫度控制器6-50 ~ 600℃-58 ~ 1112℉

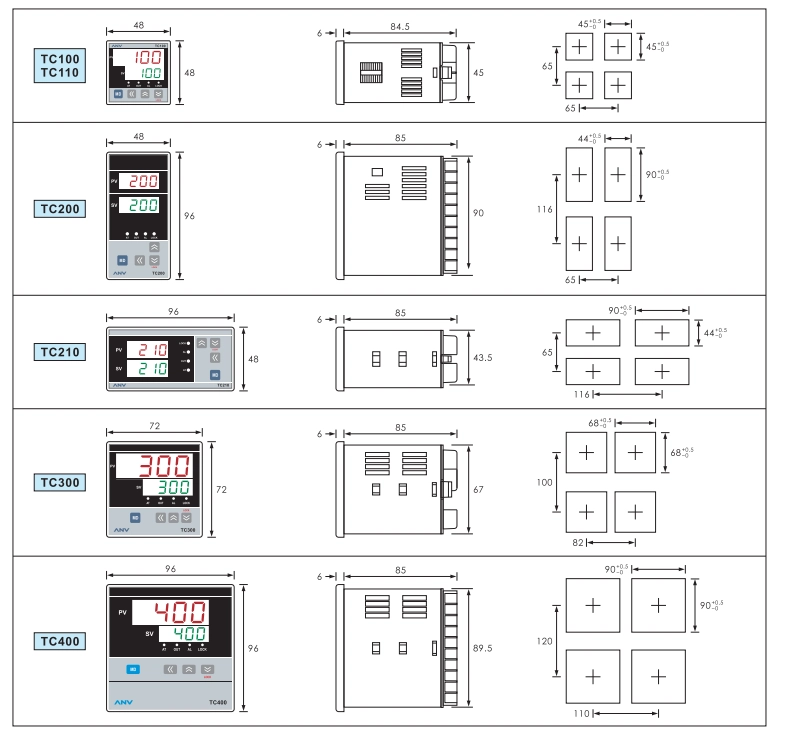

外型尺寸圖

ANV PID溫度控制器

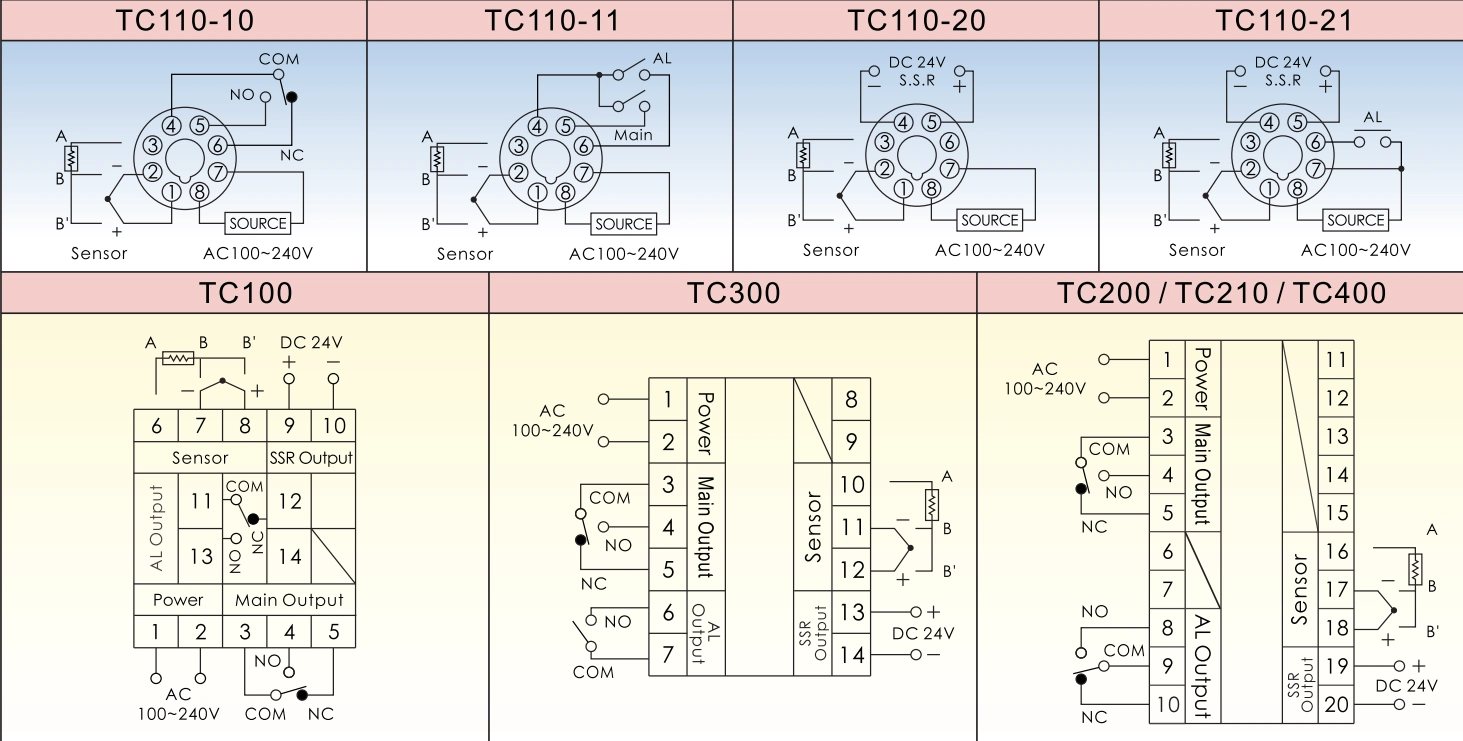

接線圖

ANV PID溫度控制器
