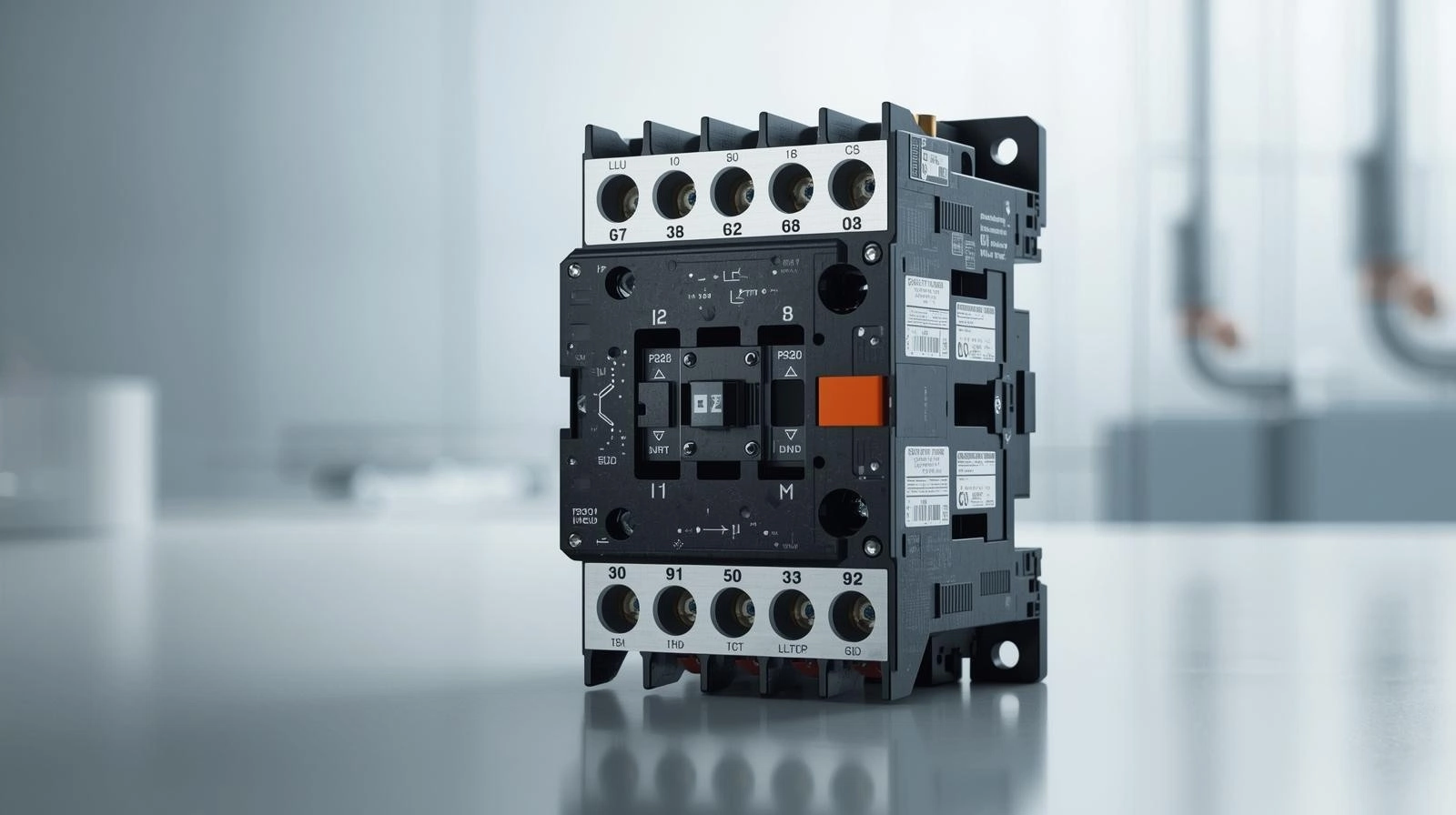

什麼是電磁接觸器?

電磁接觸器(Magnetic Contactor)是工業自動化控制系統中最常見的電氣開關元件之一。它利用電磁原理來控制電路的通斷,能夠用小電流控制大電流,廣泛應用於馬達控制、照明系統、加熱設備等各種工業與民用電氣設備中。

電磁接觸器的最大特點是可以遠端控制和頻繁操作,相較於傳統的刀開關或手動開關,具有更高的安全性、可靠性和自動化程度。了解電磁接觸器的動作原理,對於電機工程師、維護人員以及自動控制從業者來說至關重要。

電磁接觸器的基本結構

要理解電磁接觸器的動作原理,首先需要了解其內部結構。電磁接觸器主要由以下幾個核心組件構成:

1. 電磁系統

電磁系統是電磁接觸器的「心臟」,負責產生吸合力,主要包括:

線圈(Coil)

線圈是電磁接觸器的控制元件,通常由漆包銅線繞製而成。當線圈通電時,會產生強大的磁場。線圈的額定電壓有多種規格,常見的有:

• 24V DC - 常用於低壓控制電路,安全性高
• 110V AC - 適用於一般工業控制
• 220V AC - 最常見的規格,適用於單相電源
• 380V AC - 用於三相電源系統

選擇線圈電壓時,必須與控制電路的電壓相匹配,否則可能導致線圈燒毀或無法正常動作。

鐵芯(Iron Core)

鐵芯通常採用矽鋼片疊製而成,分為靜鐵芯和動鐵芯兩部分。矽鋼片的設計可以有效降低渦流損耗和磁滯損耗,提高電磁轉換效率。鐵芯的形狀常見有E型、U型等,設計目的是形成閉合磁路,使磁力線集中,提高吸合力。

當線圈通電時,鐵芯被磁化,靜鐵芯與動鐵芯之間產生強大的吸引力,克服彈簧的復位力,使動鐵芯向靜鐵芯移動,從而帶動觸點動作。

2. 觸點系統

觸點系統是電磁接觸器的「開關」,負責電路的通斷,分為主觸點和輔助觸點:

主觸點(Main Contacts)

主觸點用於接通和分斷主電路,承載主電流。主觸點的設計特點包括:

• 大電流容量 - 能夠承受額定負載電流及短時過載電流
• 低接觸電阻 - 通常使用銀合金材料,減少接觸電阻和發熱
• 抗電弧能力 - 具有滅弧裝置,防止觸點燒損
• 三相或單相配置 - 根據負載類型選擇

主觸點通常為常開型(NO, Normally Open),即未通電時觸點斷開,通電後觸點閉合。

輔助觸點(Auxiliary Contacts)

輔助觸點用於控制電路,電流容量較小,但數量較多,包括:

• 常開觸點(NO) - 用於自保持電路、信號指示等
• 常閉觸點(NC) - 用於互鎖電路、故障保護等

輔助觸點的靈活配置使電磁接觸器能夠實現複雜的控制邏輯。

3. 滅弧系統

當觸點分斷電流時,尤其是感性負載(如馬達),會在觸點間產生電弧。電弧的高溫(可達3000-4000°C)會迅速燒蝕觸點,縮短接觸器壽命。因此,電磁接觸器配備了滅弧裝置:

• 滅弧罩 - 利用陶瓷或耐熱材料製成的柵片結構
• 磁吹滅弧 - 利用磁場使電弧拉長、冷卻、熄滅
• 分斷速度 - 快速分斷減少電弧持續時間

優質的滅弧系統可以大幅提升接觸器的電氣壽命(可達數百萬次操作)。

4. 復位彈簧

復位彈簧位於動鐵芯處,當線圈斷電後,磁力消失,彈簧的彈力會將動鐵芯推回原位,使觸點斷開。彈簧力的大小必須精心設計:

• 太弱 - 可能導致觸點無法完全分離,產生粘連
• 太強 - 需要更大的吸合力,增加線圈功耗和發熱

5. 外殼與底座

外殼通常採用阻燃塑料或金屬材料,提供機械保護和絕緣保護。底座設計有標準化的安裝孔位和接線端子,方便安裝與配線。現代電磁接觸器多採用模組化設計,可以根據需求增加輔助觸點模組、機械互鎖裝置等。

電磁接觸器的動作原理詳解

電磁接觸器的工作過程可以分為吸合和釋放兩個階段,基於電磁感應的基本原理。

吸合過程(閉合動作)

當控制按鈕按下或控制信號到來時,電磁接觸器開始吸合動作:

步驟1:線圈通電

控制電路接通,線圈兩端施加額定電壓。此時電流流過線圈,根據安培右手定則,線圈周圍產生磁場。線圈的匝數越多、電流越大,產生的磁場就越強。

步驟2:磁場建立

線圈產生的磁場沿著鐵芯形成閉合磁路。由於鐵芯的磁導率遠大於空氣,磁力線主要集中在鐵芯內部,在靜鐵芯和動鐵芯之間的氣隙處形成強大的磁場。

根據電磁感應定律,磁場的強度與線圈的匝數和電流成正比:

磁場強度 ∝ 匝數 × 電流

步驟3:產生吸合力

磁場在氣隙處產生磁拉力,吸引動鐵芯向靜鐵芯移動。這個吸合力的大小取決於:

• 磁場強度
• 鐵芯的材料與截面積
• 氣隙的大小

當吸合力大於彈簧的復位力和觸點的分離力時,動鐵芯開始移動。

步驟4:觸點閉合

動鐵芯的移動帶動連桿機構,使主觸點和輔助常開觸點迅速閉合,主電路接通,負載得電工作。同時,輔助常閉觸點斷開。

整個吸合過程非常迅速,通常在10-50毫秒內完成。觸點的閉合速度很快,可以減少觸點跳動和電弧產生。

步驟5:保持狀態

動鐵芯完全吸合後,靜動鐵芯貼合,氣隙消失,磁阻最小,磁通量最大。此時只需較小的電流(稱為保持電流)即可維持吸合狀態。線圈持續通電,接觸器保持在吸合位置,觸點保持閉合。

釋放過程(斷開動作)

當控制按鈕釋放或控制信號消失時,電磁接觸器開始釋放動作:

步驟1:線圈斷電

控制電路斷開,線圈失去電源,電流迅速降為零。由於線圈具有電感特性,斷電瞬間會產生反向感應電動勢,可能達到線圈電壓的數倍。

為了保護控制電路元件(如PLC、繼電器觸點),通常會在線圈兩端並聯保護元件:

• 交流線圈 - 並聯RC吸收迴路或壓敏電阻(MOV)
• 直流線圈 - 並聯續流二極體

步驟2:磁場消失

線圈電流消失,磁場迅速衰減。由於鐵芯存在剩磁,磁場不會立即完全消失,但吸合力已大幅降低。

步驟3:彈簧復位

當磁場減弱到一定程度,吸合力小於彈簧復位力時,彈簧推動動鐵芯返回原位,與靜鐵芯分離。

步驟4:觸點斷開

動鐵芯的返回帶動連桿機構,使主觸點和輔助常開觸點迅速斷開,主電路切斷,負載失電停止工作。同時,輔助常閉觸點閉合,恢復初始狀態。

觸點斷開瞬間,由於負載(特別是感性負載)的能量釋放,會在觸點間產生電弧。滅弧裝置此時發揮作用,迅速熄滅電弧,保護觸點。

步驟5:回到初始狀態

動鐵芯完全復位,所有觸點回到初始狀態,電磁接觸器準備好下一次動作。整個釋放過程同樣很快,通常在20-80毫秒內完成。

動作原理的關鍵要點

理解電磁接觸器的動作原理,需要掌握以下關鍵要點:

1. 小電流控制大電流 - 線圈電流通常只有幾十毫安到幾安培,但可以控制幾十到數百安培的主電路電流,實現功率放大。
2. 電磁轉換 - 將電能轉換為磁能,再轉換為機械能(動鐵芯的運動),最後實現觸點的通斷。
3. 快速動作 - 吸合和釋放過程都非常迅速,適合頻繁操作和快速響應的場合。
4. 可靠保持 - 線圈持續通電時,接觸器能夠可靠保持吸合狀態,不受外部震動影響。
5. 自動復位 - 斷電後自動釋放,具有故障保護功能,符合安全設計原則。

電磁接觸器的工作特性

吸合電壓與釋放電壓

電磁接觸器的吸合和釋放不是在額定電壓時發生的,而是有一定的範圍:

吸合電壓

吸合電壓是指使接觸器從釋放狀態可靠吸合所需的最低電壓,通常為額定電壓的**85%**左右。例如,220V的接觸器,吸合電壓約為187V。

如果控制電壓過低,可能導致:

• 吸合不可靠,觸點接觸不良
• 吸合力不足,容易受震動影響
• 線圈過熱(因電流過大)

釋放電壓

釋放電壓是指使接觸器從吸合狀態可靠釋放所需的最高電壓,通常為額定電壓的20-75%。設計較大的釋放電壓範圍可以確保:

• 電壓波動時不會誤動作
• 斷電後可靠釋放
• 提高工作可靠性

操作頻率

操作頻率是指單位時間內接觸器允許的操作次數,通常以次/小時表示。不同類型負載的操作頻率不同:

• 輕載或空載 - 可達1200次/小時
• 正常負載 - 通常為600次/小時
• 重載或頻繁啟動 - 可能只有300-600次/小時

頻繁操作會加速觸點磨損和線圈發熱,縮短使用壽命。如果應用場合需要更高頻率的操作,應選用專門的高頻操作型接觸器。

電氣壽命與機械壽命

電磁接觸器的壽命有兩個指標:

機械壽命

在不接通負載電流的情況下,接觸器能夠操作的次數,通常可達1000萬次以上。機械壽命主要受以下因素影響:

• 機械部件的磨損(彈簧、連桿、軸承等)
• 觸點的機械磨損
• 線圈絕緣老化

電氣壽命

在額定電流下接通和分斷負載時,接觸器能夠操作的次數,通常為數十萬到數百萬次。電氣壽命遠小於機械壽命,主要受以下因素影響:

• 觸點的電弧燒蝕
• 負載類型(阻性、感性、容性)
• 分斷電流的大小
• 工作環境(溫度、濕度、灰塵等)

實際應用中,應根據負載特性和操作頻率選擇合適容量的接觸器,並定期檢查和維護,以確保可靠運行。

電磁接觸器的主要類型

根據不同的分類標準,電磁接觸器有多種類型:

按主觸點數量分類

單極接觸器

只有一組主觸點,用於控制單相負載或直流負載,如照明電路、加熱器等。

雙極接觸器

有兩組主觸點,可同時切斷火線和零線,提高安全性,常用於單相電機控制。

三極接觸器

有三組主觸點,用於控制三相交流負載,如三相異步電動機,是工業應用中最常見的類型。

四極接觸器

有四組主觸點,可同時切斷三相和中性線,用於特殊場合或需要高安全性的應用。

按線圈電源類型分類

交流接觸器(AC)

線圈使用交流電源,常見電壓等級有24V、36V、110V、220V、380V等。交流接觸器的優點是:

• 結構簡單
• 成本低
• 適用範圍廣

但交流接觸器存在噪音(因磁場交變產生振動)和功耗較大的缺點。為了減少噪音,通常在靜鐵芯端面設置短路環,使磁通產生相位差,減少振動。

直流接觸器(DC)

線圈使用直流電源,常見電壓等級有24V、48V、110V、220V等。直流接觸器的優點是:

• 工作安靜(無交流噪音)
• 吸合和釋放特性好
• 適合精密控制

但直流接觸器的觸點滅弧較困難(直流電弧不過零點),需要更強的滅弧措施,成本也較高。

按工作制分類

長期工作制(AC-1、DC-1)

適用於電阻性負載或輕微感性負載,如電熱器、照明等,可長期通電工作。

間歇工作制(AC-2、AC-3、AC-4)

• AC-2 - 繞線轉子電動機的啟動和停止
• AC-3 - 籠型電動機的啟動和運轉中分斷(最常見)
• AC-4 - 籠型電動機的啟動、反接制動、反向和點動

不同工作制對應不同的負載特性,選型時需要特別注意。

按額定電流分類

從小型(9A)到大型(800A以上)有多種規格,常見的有:

• 小型 - 9A、12A、18A、25A
• 中型 - 32A、40A、50A、65A、80A、95A
• 大型 - 115A、150A、185A、225A、265A、330A、400A及以上

選擇時應考慮負載的額定電流和啟動電流,通常選擇接觸器的額定電流為負載額定電流的1.25-1.5倍。

電磁接觸器的應用場合

電磁接觸器因其優異的控制性能,在工業與民用領域有廣泛應用:

1. 電動機控制

這是電磁接觸器最主要的應用領域:

直接啟動控制

適用於小功率電動機(通常7.5kW以下),電路簡單,成本低,但啟動電流大(5-7倍額定電流)。

正反轉控制

使用兩個接觸器,通過改變三相電源的相序實現電動機正反轉,廣泛應用於機床、起重機、輸送帶等設備。必須設置電氣或機械互鎖,防止兩個接觸器同時吸合造成短路。

星-三角(Y-Δ)降壓啟動

使用三個接觸器,啟動時先接成星形,降低啟動電壓和電流,啟動完成後切換到三角形運行。適用於7.5kW以上的電動機,可將啟動電流降低到直接啟動的1/3。

多速控制

通過不同的接觸器組合,實現電動機的多速運轉,如雙速、三速電動機的控制。

2. 照明控制

大型照明系統

工廠車間、體育場館、廣場等大面積照明,使用接觸器可以實現集中控制、定時控制和遠端控制。

路燈控制

配合光電開關或定時器,實現路燈的自動控制,節省人力和能源。

3. 加熱設備控制

電阻爐控制

工業電阻爐、熱處理爐等大功率加熱設備,使用接觸器控制加熱元件的通斷。

溫度控制

配合溫控器,實現恆溫控制,如烘箱、乾燥設備等。

4. 自動化生產線

流程控制

在自動化生產線中,接觸器與PLC、感測器配合,實現複雜的流程控制和順序控制。

設備聯鎖

通過接觸器的輔助觸點,實現設備之間的聯鎖保護,防止誤操作。

5. 電容器投切

在電力系統中,使用接觸器(特殊的電容接觸器)投切電容器組,進行無功補償,提高功率因數。電容接觸器具有限制涌流的功能,保護電容器和接觸器本身。

6. 建築電氣

消防設備控制

消防泵、排煙風機等消防設備,使用接觸器實現自動和手動控制。

電梯控制

電梯的曳引機、門機等,使用接觸器進行控制(現代電梯多改用變頻器,但仍保留接觸器作為主電源開關)。

電磁接觸器的選型要點

正確選型是確保系統可靠運行的關鍵:

1. 確定使用類別

根據負載類型選擇使用類別,如AC-3(籠型電動機)、AC-4(重載啟動)等,這決定了接觸器的電氣壽命。

2. 計算額定電流

接觸器的額定電流應大於負載的額定電流,通常選擇:

接觸器額定電流 ≥ (1.25-1.5) × 負載額定電流

對於電動機負載,需要考慮啟動電流(5-7倍額定電流)和工作制。

3. 選擇線圈電壓

線圈電壓應與控制電路電壓一致,常見選擇原則:

• 24V DC/AC - 安全電壓,適用於特殊場合
• 110V AC - 較安全,適用於移動設備、檢修電路
• 220V AC - 最常用,與單相電源一致
• 380V AC - 從三相電源取電方便,但安全性較低

在選擇交流線圈時,應考慮電壓波動範圍,確保在85%-110%額定電壓範圍內可靠工作。

4. 確定主觸點數量

根據負載類型選擇:

• 單相負載 - 單極或雙極
• 三相負載 - 三極
• 特殊需求 - 四極

5. 確定輔助觸點配置

根據控制電路需求確定常開、常閉觸點的數量和配置。如果標準配置不夠,可以加裝輔助觸點模組。

6. 考慮安裝方式

根據安裝空間和環境選擇:

• 螺釘固定 - 傳統方式,適用於固定安裝
• 35mm DIN導軌安裝 - 現代配電櫃標準,安裝拆卸方便
• 面板安裝 - 用於控制面板

7. 環境條件

考慮工作環境的溫度、濕度、海拔、振動、灰塵等因素:

• 高溫環境 - 選擇耐高溫型或降額使用
• 潮濕環境 - 選擇防護等級高的產品(IP54以上)
• 粉塵環境 - 選擇密封型接觸器
• 腐蝕性環境 - 選擇特殊材料或塗層

8. 品牌與質量

選擇信譽良好的品牌,確保產品質量和售後服務:

• 國際品牌 - 施耐德(Schneider)、西門子(Siemens)、ABB、三菱(Mitsubishi)等
• 國產品牌 - 德力西、正泰、人民電器等

不同品牌的接觸器在性能、價格、可靠性上有差異,應根據應用重要性和預算綜合考慮。

電磁接觸器的安裝與使用

安裝注意事項

1. 安裝位置 - 應垂直安裝,傾斜角度不超過5°,確保鐵芯能夠可靠吸合和復位
2. 安裝間距 - 多台接觸器並排安裝時,應留有足夠間隙(通常10-20mm),利於散熱
3. 防震措施 - 在振動較大的場合,應加裝減震墊或採用防振型接觸器
4. 接線規範:
   • 主電路接線應牢固,接線端子螺釘扭矩應符合規定
   • 控制電路接線應正確,避免錯誤接線導致故障
   • 線徑應適當,防止過熱
   • 多股導線端部應壓接端子
5. 保護措施:
   • 主電路前端應安裝斷路器或熔斷器,提供短路保護
   • 線圈電路應安裝熔斷器,保護線圈
   • 感性負載應配置浪湧抑制器

使用注意事項

1. 電壓範圍 - 控制電壓應在額定電壓的85%-110%範圍內,超出範圍會影響可靠性或燒毀線圈
2. 操作頻率 - 不應超過額定操作頻率,頻繁操作應選用高頻型或減少操作次數
3. 環境溫度 - 工作環境溫度通常為-5°C至+40°C,超出範圍應降額使用或採取措施
4. 負載匹配 - 實際負載電流不應超過接觸器的額定電流,過載會加速觸點損壞
5. 定期維護:
   • 定期檢查觸點狀態,發現燒蝕、粘連應及時處理
   • 清理灰塵和異物
   • 檢查緊固件是否鬆動
   • 檢查線圈絕緣電阻
   • 測試動作可靠性

電磁接觸器的常見故障與排除

1. 線圈故障

線圈燒毀

原因:

• 電壓過高或過低
• 頻繁操作導致過熱
• 散熱不良
• 線圈受潮導致絕緣擊穿
• 鐵芯吸合不到位,線圈持續處於啟動電流狀態

排除:

• 檢查控制電壓是否正常
• 更換相同規格的線圈
• 改善散熱條件
• 檢查機械部分是否卡阻

線圈噪音過大

原因:

• 短路環損壞(交流接觸器)
• 鐵芯表面不平或有異物
• 電壓過低導致吸合不良
• 彈簧力過大

排除:

• 更換短路環
• 清理鐵芯表面
• 調整控制電壓
• 檢查機械部分

2. 觸點故障

觸點燒蝕

原因:

• 負載過大或短路
• 分斷感性負載產生電
