引言：看不見的危險，可靠的守護

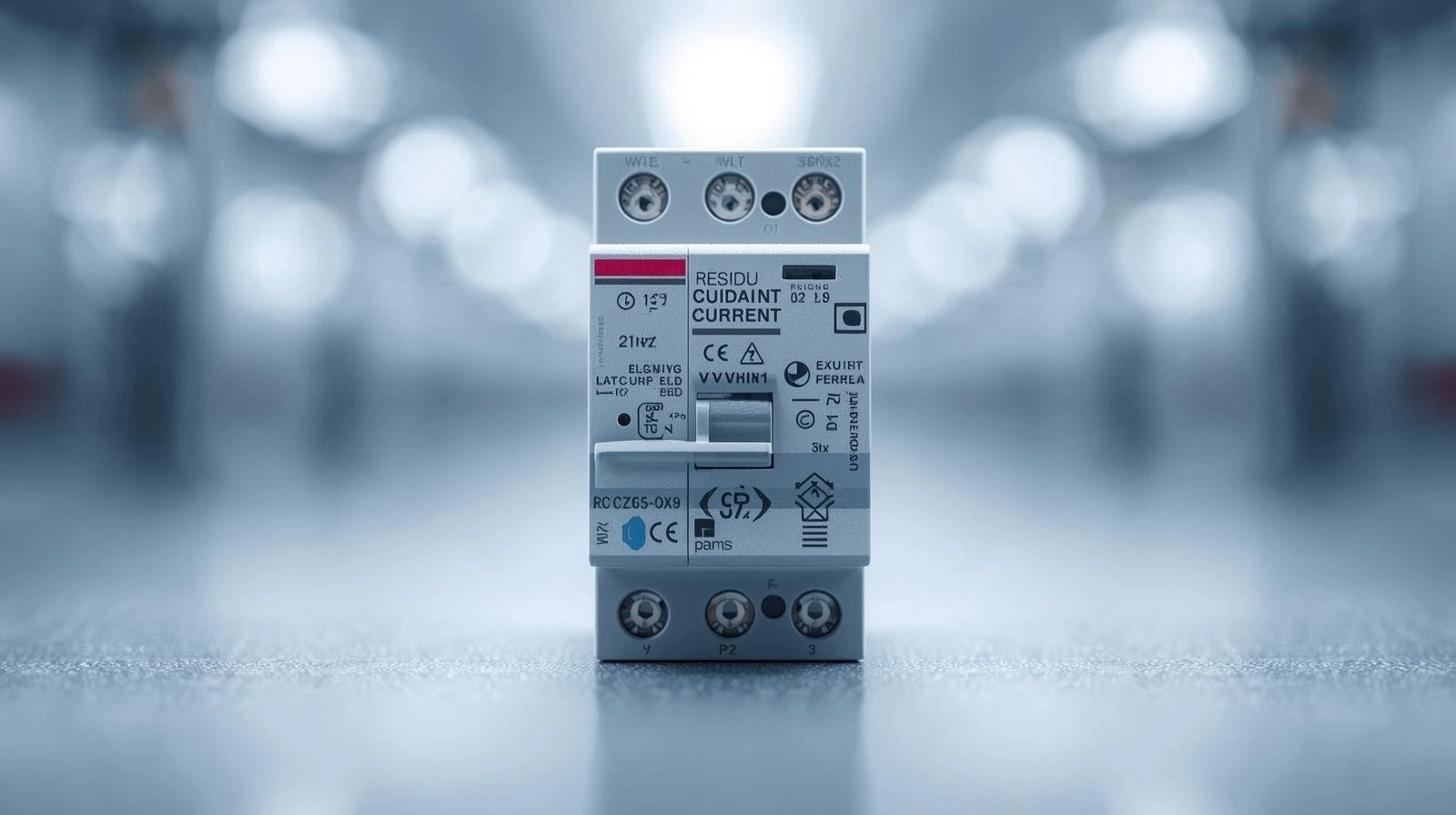

在現代生活中，電力是不可或缺的基礎設施，但同時也潛藏著致命的風險。當電路中的電流因絕緣損壞、設備故障或人體接觸而意外流向大地時，即發生了漏電（Earth Leakage）。這種看不見的危險不僅可能引發火災，更可能對人體造成電擊傷害。漏電斷路器（Residual Current Device, RCD），或稱剩餘電流裝置，正是為了解決這一問題而設計的關鍵保護裝置。它能夠在極短時間內偵測到微小的漏電電流並迅速切斷電源，成為守護人身安全和電氣設備的最後一道防線 6。

核心原理：電流平衡與零序互感

RCD 的工作原理基於電學中的克希荷夫電流定律（Kirchhoff's Current Law），即在一個閉合電路中，流入的電流總和應等於流出的電流總和。在正常的電路運行狀態下，流經火線（Live/Phase）的電流應與流經中性線（Neutral）的電流大小相等、方向相反，兩者相互抵消，電路保持平衡。
RCD 的核心組件是零序電流互感器（Zero-Sequence Current Transformer），它是一個環形的磁芯，火線和中性線同時穿過這個磁芯。
•正常狀態： 火線和中性線的電流向量和為零，互感器中不會產生磁通量，RCD 保持閉合狀態。
•漏電狀態： 當電路發生漏電時，部分電流通過人體或設備外殼流向大地，導致流回中性線的電流小於流出的火線電流。這種電流不平衡產生了剩餘電流（Residual Current），即所謂的「零序電流」。互感器偵測到這個不平衡的磁通量，並在次級線圈中感應出一個微小的電壓訊號。
•跳脫動作： 當這個剩餘電流達到 RCD 的額定動作電流（Rated Residual Operating Current, IΔn）時（例如用於人身保護的 30mA），RCD 內部的脫扣機構會立即啟動，在數十毫秒內切斷電源，從而避免或減輕電擊傷害 6。

RCD 的主要類型與分類

在國際電工委員會（IEC）的標準體系下，RCD 有多種分類和名稱，常見的包括：

1. 依功能分類

名稱	英文全稱	功能特點	應用場景
RCCB	Residual Current Circuit Breaker	純漏電保護，不具備過載或短路保護功能。必須與 MCB（微型斷路器）串聯使用。	歐洲和亞洲地區常見的純漏電保護元件。
RCBO	Residual Current Breaker with Overcurrent Protection	漏電、過載、短路三合一保護。功能最完整，安裝更簡便。	現代配電箱中最常使用的整合型保護裝置。
GFCI	Ground Fault Circuit Interrupter	接地故障斷路器，北美（美國、加拿大）標準。通常靈敏度為 5mA 或 6mA，主要用於人身保護。	潮濕場所、戶外插座等。
AFCI	Arc Fault Circuit Interrupter	電弧故障斷路器，用於偵測電線老化或鬆動引起的危險電弧，預防火災。功能與 RCD 不同，但常與 GFCI 整合為 AFCI/GFCI 雙功能裝置。	臥室、起居室等電線隱藏在牆內的場所。

2. 依可檢測波形分類（IEC 標準）

由於現代電氣設備（如變頻器、電腦電源、LED 驅動器）會產生非正弦波的剩餘電流，RCD 必須能夠可靠地偵測這些複雜波形 6。

類型	可檢測的剩餘電流波形	適用設備
AC 型	僅能偵測正弦波交流剩餘電流。	傳統的電阻性負載（如電燈、電熱水器）。
A 型	可偵測正弦波交流和脈動直流剩餘電流。	大多數家用電器、單相整流設備（如電腦、調光器）。
F 型	可偵測 A 型波形，並對高頻剩餘電流有更高抗擾性。	帶有變頻器的單相設備（如洗衣機、空調）。
B 型	可偵測所有波形，包括平滑直流剩餘電流。	三相變頻器、電動車充電樁、太陽能光伏系統等。

技術規範與應用場所

漏電斷路器的選用和安裝必須嚴格遵循國家和地區的電氣安全規範。例如，在台灣的《屋內線路裝置規則》中，明確規定了在特定潮濕或高危險場所必須安裝 RCD 6。

1. 人身保護（高靈敏度）

用於人身保護的 RCD，其額定動作電流通常為 30mA 或更低。研究表明，30mA 的電流在 30 毫秒內切斷，能有效防止對人體造成心室顫動等致命傷害。
•強制安裝場所： 浴室、廁所、廚房、陽台、屋頂、游泳池、噴水池、露天場所、臨時線路、以及可能接觸水的插座迴路。

2. 設備保護與防火（中低靈敏度）

用於設備保護或預防火災的 RCD，其動作電流通常為 100mA、300mA 或 500mA。這些裝置安裝在總開關或分區開關處，用於保護整個線路或大型設備，避免因長期漏電導致的絕緣損壞和火災風險。

安裝與維護的最佳實踐

RCD 的有效性取決於正確的安裝和定期的維護。

1. 安裝注意事項

•極數選擇： 單相電路通常選用 2P（兩極）RCD；三相電路則選用 3P 或 4P（三極或四極）RCD。
•中性線處理： 在 RCCB/RCBO 的保護範圍內，中性線必須穿過零序互感器，且不得與接地線（PE）連接。任何在負載側的中性線與接地線的連接都會被 RCD 視為漏電而立即跳脫。
•環境考量： RCD 應安裝在乾燥、通風良好、無腐蝕性氣體、且溫度適宜（通常為 -10°C 至 50°C）的配電箱內 6。

2. 定期測試

所有 RCD 都配備了一個測試按鈕（Test Button），用於模擬漏電狀態，以驗證其機械和電氣功能是否正常。
•測試頻率： 建議使用者應每月按壓一次測試按鈕。
•測試步驟： 按下測試按鈕，RCD 應立即跳脫。若未跳脫，則表示裝置可能故障，應立即請專業電工檢查或更換。

結論

漏電斷路器（RCD）是現代電氣安全系統中不可或缺的基石。它超越了傳統斷路器（MCB）僅提供的過載和短路保護，專注於最直接威脅人身安全的電擊風險。正確理解 RCD 的工作原理、區分不同類型（如 RCCB、RCBO、GFCI）的適用性，並嚴格遵循安裝規範和定期測試，是確保家庭、商業和工業環境用電安全的關鍵。RCD 的存在，讓電力在帶來便利的同時，也多了一層可靠的守護。
