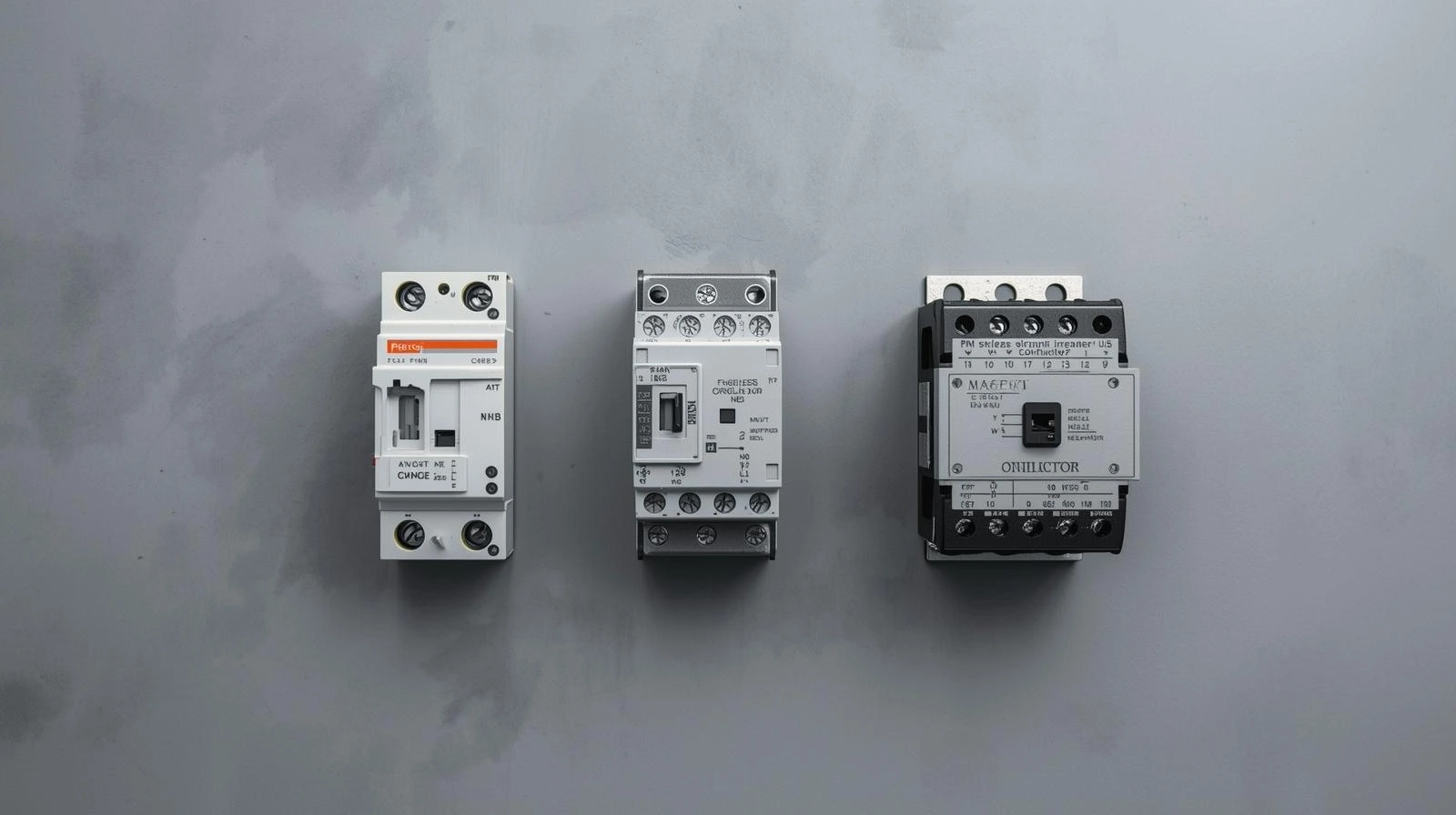

在工業自動化與電氣控制領域中，「無熔絲斷路器（NFB）」、「積熱電驛（Thermal Overload Relay）」、「電磁接觸器（Magnetic Contactor）」幾乎是每一個控制箱、馬達啟動迴路中都會出現的關鍵元件。
這三者雖然常被一起安裝使用，但它們在功能定位、保護方式與動作原理上卻大不相同。本文將以工程實務角度，帶你一次搞懂這三種元件的差異、用途與選擇原則。
一、無熔絲斷路器（NFB）是什麼？— 主迴路的電源守門員
1. 功能定位
無熔絲斷路器（No Fuse Breaker, NFB）是用來保護電源主迴路的裝置，當電流超過額定值時，能自動切斷電路，防止短路與過載造成設備損壞。它屬於斷電保護的第一道防線。
2. 動作原理
NFB 內部結構含有：
熱動作元件（雙金屬片）：應對過載電流
電磁動作元件（電磁鐵）：應對短路瞬間大電流
當電流超出設定範圍時，這兩個機構會自動跳脫，切斷電源。
3. 特點
無需更換熔絲，復歸即可再使用
可設定不同額定電流（如 10A、20A、50A、100A 等）
保護範圍廣，適用於工廠主幹電源或分路控制
4. 應用範例
馬達啟動迴路的主電源保護
機械設備主開關
電盤或配電盤分路保護
二、電磁接觸器（MC）是什麼？— 馬達開關的中樞神經
1. 功能定位
電磁接觸器（Magnetic Contactor） 是一種可遠端控制的電源開關，主要用於頻繁啟停電動機或負載。
它是控制迴路的核心，能藉由線圈通電產生磁力，吸合主接點以導通電源。
2. 動作原理
當控制線圈通電 → 電磁鐵吸合 → 主接點閉合 → 馬達啟動
控制線圈斷電 → 彈簧復位 → 主接點斷開 → 馬達停止
這種結構讓接觸器能在高頻操作下保持穩定與安全。
3. 特點
可遠距離控制
適合頻繁啟動或停止負載
搭配熱電驛可組成馬達過載保護迴路
壽命長、結構模組化
4. 應用範例
三相馬達啟動器
工業機台啟動按鈕迴路
自動控制迴路（如 PLC 控制開關）
星三角啟動或正反轉控制
三、積熱電驛（TOR）是什麼？— 馬達過載的保護者
1. 功能定位
積熱電驛（Thermal Overload Relay） 是用來保護馬達不因過載而燒毀的裝置。它通常串接在電磁接觸器的下方，形成「MC + TOR」組合，能在過電流時自動動作並中斷控制迴路。
2. 動作原理
積熱電驛內有 雙金屬片，當電流過大時產生熱量而彎曲。
當彎曲達到動作點，就會推動內部機構使控制線路斷開，讓接觸器斷電，進而停止馬達運轉。
3. 特點
提供「延時型」保護，不會因瞬間啟動電流誤動作
可手動或自動復歸
適用於單相與三相馬達
4. 應用範例
三相感應馬達過載保護
機械設備驅動系統
泵浦、鼓風機等長時間運轉設備
四、三者在控制系統中的關係圖（結構邏輯）
在典型的馬達控制迴路中，三者的安裝順序如下：
電源 → 無熔絲斷路器（NFB） → 電磁接觸器（MC） → 積熱電驛（TOR） → 馬達工作流程說明
NFB：主電源開關，防短路
MC：控制啟停電源（由按鈕或 PLC 控制）
TOR：當過載發生時動作，切斷 MC 控制線圈，讓馬達停止
這樣的結構可兼顧：
短路保護（NFB）
操作控制（MC）
過載保護（TOR）
五、無熔絲斷路器 vs 電磁接觸器 vs 積熱電驛 差異總整理
| 項目 | 無熔絲斷路器 (NFB) | 電磁接觸器 (MC) | 積熱電驛 (TOR) |
|---|---|---|---|
| 主要功能 | 短路與過載保護 | 控制電路開關 | 馬達過載保護 |
| 作用對象 | 整體電源主迴路 | 負載導通與切斷 | 馬達控制線路 |
| 控制方式 | 手動操作 | 電磁線圈控制 | 熱感應自動動作 |
| 是否可遠端控制 | 否 | 可 | 否 |
| 保護類型 | 瞬間短路 + 延時過載 | 無保護功能 | 熱延時過載 |
| 常見安裝位置 | 電盤電源輸入端 | 馬達前端控制 | MC 下方（串接） |
| 應用範例 | 分電箱、主幹電源 | 馬達啟停控制 | 馬達過載保護 |
六、如何正確搭配使用？（實務建議）
在實際控制系統中，這三者通常不單獨使用，而是搭配組成完整的保護系統：
標準馬達控制迴路組合
NFB + MC + TOR
這樣的組合能同時防止：
短路（由 NFB 負責）
頻繁操作磨損（由 MC 承擔）
馬達過載燒毀（由 TOR 偵測）
此外，若搭配按鈕開關或 PLC 控制器，還可實現自動啟停或遠端監控。
七、選購的注意方向
在選購這三類產品時，應注意以下幾點：
確認電壓與電流等級
無熔絲斷路器與接觸器的額定電流需高於馬達啟動電流。
確保相容性
TOR 的額定電流須符合接觸器規格。
選擇具國際認證的產品
例如符合 CE、UL、IEC 標準，品質更有保障。
廠牌推薦
常見工業品牌如 Mitsubishi（三菱）、OMRON（歐姆龍）、Fuji Electric（富士電機）、TEND（天得）、士林電機 等皆有完整系列。
八、三者缺一不可，構成安全控制系統的基礎
無熔絲斷路器、電磁接觸器與積熱電驛看似功能相近，實際上各司其職、互相補足。
簡單來說：
NFB 負責「斷電保護」
MC 負責「電源控制」
TOR 負責「過載防護」
三者協同運作才能確保整個電氣系統穩定、安全且壽命長久。
在任何工業機械、自動化控制盤或馬達啟動系統中，這組「三兄弟」都是不可或缺的核心元件。
