工業安全的關鍵

在工業環境中，緊急按鈕（Emergency Stop Button）是最重要的安全裝置之一。當機械設備發生危險狀況時，操作人員必須能在瞬間識別並按下緊急停止按鈕，避免人員傷亡或設備損壞。

根據勞動部職業安全衛生署統計，台灣每年約有 30% 的工安事故與機械設備操作有關，其中許多事故可透過正確設置緊急停止裝置來預防。因此，緊急按鈕的顏色不是美觀考量，而是國際安全標準的強制規定。

顏色識別的科學依據

人類大腦對紅色的反應速度最快，這是演化過程中形成的本能：

• 紅色代表危險、血液、火焰
• 視覺辨識度最高（即使在昏暗環境）
• 能在 0.3 秒內引起注意
• 色盲患者也能辨識（紅綠色盲看紅色為深灰）

研究顯示，使用標準紅色緊急按鈕可使反應時間縮短 40%，在緊急狀況下可能就是生死之差。


國際標準規範

主要國際標準

1. ISO 13850:2015

標準名稱：
Safety of machinery — Emergency stop function —
Principles for design
（機械安全 — 緊急停止功能 — 設計原則）

核心要求：
✓ 緊急停止按鈕必須是紅色
✓ 必須使用蘑菇頭設計（直徑 ≥ 40mm）
✓ 背景對比色必須是黃色
✓ 按下後必須保持鎖定狀態
✓ 需要手動復位（拉起或旋轉）
✓ 必須直接切斷危險電源

適用範圍：
全球工業機械設備

台灣採用：
CNS 15442（對應 ISO 13850）

2. IEC 60204-1:2016

標準名稱： Safety of machinery — Electrical equipment of machines （機械安全 — 機械電氣設備） 第 10.7 節規定： ✓ 緊急停止裝置的操作器（actuator）必須是紅色 ✓ 紅色必須覆蓋整個可見表面 ✓ 禁止在緊急停止裝置上使用其他顏色 ✓ 背景區域建議使用黃色（非強制） 台灣採用： CNS 13569-1

3. EN 418:1992（已被 ISO 13850 取代）

舊標準但仍廣泛參考 關鍵規定： - 紅色蘑菇頭按鈕 - 黃色背景底板 - 易於接近的位置 - 優先於其他控制功能 注意： 新設備應符合 ISO 13850:2015

4. IEC 60073:2002

標準名稱： Basic and safety principles for man-machine interface, marking and identification — Coding principles for indicators and actuators （人機介面基本與安全原則 — 指示器與操作器的編碼原則） 顏色語義規定： 🔴 紅色 = 緊急、停止、危險 🟡 黃色 = 注意、異常、警告 🟢 綠色 = 安全、正常、啟動 🔵 藍色 = 強制動作指令 ⚫ 黑/白/灰 = 一般功能

台灣相關法規

職業安全衛生設施規則

第 74 條（機械防護） 機械應設置急停裝置，且應符合下列規定： 一、顏色應為紅色 二、應設於操作者易於觸及之位置 三、按下後應能立即停止機械運轉 違反罰則： 新台幣 3 萬元以上 30 萬元以下罰鍰

機械器具防護標準

第 4 條 具有危險性之機械，應設置緊急制動裝置 符合 CNS 15442 或 ISO 13850 標準

緊急按鈕必須是紅色的原因

科學與法規的雙重保障

1. 視覺辨識度

紅色的優勢： ✓ 波長最長（620-750nm） ✓ 穿透力強（霧氣、灰塵中仍可見） ✓ 對比度最高 ✓ 在周邊視覺中最明顯 ✓ 夜間或低光環境依然醒目 實驗數據： - 紅色識別速度：0.3 秒 - 其他顏色：0.5-0.8 秒 - 緊急情況下可爭取關鍵時間

2. 國際通用性

全球統一標準： ✓ 歐盟 CE 認證要求 ✓ 美國 OSHA 規範 ✓ 日本 JIS 標準 ✓ 中國 GB 標準 ✓ 台灣 CNS 標準 → 跨國企業、出口產品必須符合 → 避免不同國家員工混淆 → 降低教育訓練成本

3. 心理學效應

紅色引發的本能反應： - 心跳加速 - 警覺性提高 - 注意力集中 - 快速決策 文化普遍性： 全球各文化都將紅色與危險連結 無需額外解釋或訓練

4. 法律責任

使用非紅色緊急按鈕的後果： ❌ 不符合安全標準 ❌ 無法通過 CE 認證 ❌ 發生事故時企業負全責 ❌ 保險可能拒絕理賠 ❌ 面臨政府罰款 ❌ 影響企業信譽 實際案例： 某工廠使用黑色急停按鈕，發生工安事故後 勞檢認定設備不符規定，罰款 30 萬元 並要求全面更換

---

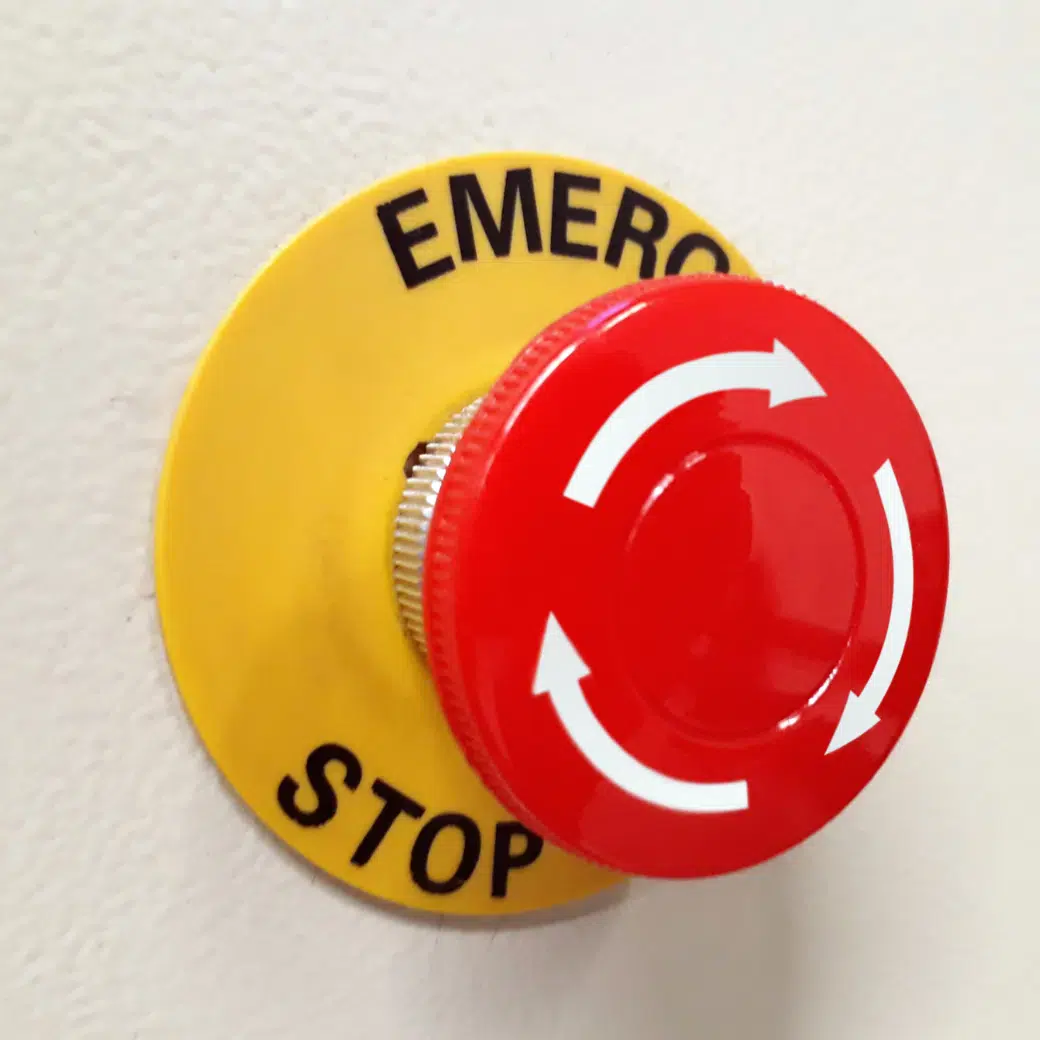

蘑菇頭設計的重要性

為什麼緊急按鈕是蘑菇頭？

設計原理

蘑菇頭（Mushroom Head）特點： 1. 大面積接觸 - 直徑：40-60mm - 易於手掌拍擊 - 戴手套也能操作 - 可用肘部、身體碰觸 2. 突出設計 - 高於面板 15-30mm - 易於摸索定位 - 視覺上更醒目 - 防止誤觸其他按鈕 3. 保持鎖定 - 按下後鎖定位置 - 確認已觸發 - 防止意外復位 - 需手動拉起/旋轉解鎖

ISO 13850 尺寸規定

最小尺寸要求： - 直徑：≥ 40mm - 突出高度：≥ 10mm - 行程：≥ 5mm 建議尺寸： - 直徑：40-60mm（最常用） - 工業重機械：60mm - 一般設備：40mm 禁止使用： ❌ 平頭按鈕（不夠明顯） ❌ 凸頭按鈕（面積太小） ❌ 凹頭按鈕（不易拍擊）

黃色背景底板的作用

為什麼要搭配黃色？

視覺對比原理： 紅色（前景）+ 黃色（背景）= 最強烈對比 標準規定： ✓ 黃色區域應大於紅色按鈕 ✓ 建議比例：黃色面積 > 紅色 1.5 倍 ✓ 黃色底板應標示「EMERGENCY STOP」或「緊急停止」 黃色的功能： - 警示作用（黃色=注意） - 提高紅色辨識度 - 劃定危險區域 - 防止誤觸其他按鈕

底板設計規範

形狀選擇： ✓ 圓形（最常見） ✓ 方形 ✓ 六角形 尺寸建議： - 小型設備：80mm x 80mm - 標準設備：100mm x 100mm - 大型機械：150mm x 150mm 材質： ✓ 耐用塑膠銘牌 ✓ 金屬蝕刻 ✓ 防水標籤 ❌ 紙質標籤（易損壞）

---

按鈕顏色完整規範

工業按鈕顏色標準（IEC 60073）

🔴 紅色 RED

意義：緊急、停止、危險、禁止 專用於： ✓ 緊急停止按鈕（必須⭐） ✓ 緊急關機 ✓ 消防系統啟動 ✓ 危險警報確認 禁止用於： ❌ 一般停止功能（應用黑色） ❌ 非緊急場合 ❌ 裝飾用途 法規要求： 必須配合蘑菇頭設計 必須有黃色背景 必須保持鎖定功能

🟢 綠色 GREEN

意義：安全、正常、啟動 用途： ✓ 啟動按鈕（START） ✓ 運轉指示 ✓ 正常狀態指示 ✓ 電源開啟 ✓ 安全確認 搭配： 通常與紅色停止按鈕並列 「綠色啟動 + 紅色停止」為標準配置

🟡 黃色 YELLOW

意義：注意、警告、異常 用途： ✓ 異常狀態指示 ✓ 警告信號 ✓ 需要注意的功能 ✓ 緊急按鈕背景色⭐ ✓ 危險區域標示 動作： 通常為警告性質，不強制停止

🔵 藍色 BLUE

意義：強制動作、指令 用途： ✓ 點動按鈕（JOG） ✓ 手動模式 ✓ 復位按鈕（RESET） ✓ 需要操作者執行的動作 特點： 表示必須由人工操作 不會自動執行

⚫ 黑色 BLACK / ⚪ 白色 WHITE / ⚪ 灰色 GREY

意義：一般功能、無特定意義 用途： ✓ 一般停止按鈕（非緊急） ✓ 常用功能鍵 ✓ 選擇開關 ✓ 多功能按鈕 注意： 黑色可用於一般停止 但絕不能取代紅色急停

顏色使用禁忌

嚴格禁止： ❌ 緊急按鈕使用紅色以外顏色 ❌ 一般功能使用紅色按鈕 ❌ 啟動功能使用紅色 ❌ 紅綠顏色功能顛倒 ❌ 使用不標準的顏色（橘色、粉紅等） ❌ 混用顏色標準 常見錯誤： 「用橘紅色代替正紅色」→ 不符規範 「緊急按鈕沒有黃色背景」→ 不完整 「多個紅色按鈕但功能不同」→ 混淆 有關於緊急開關的詢價，歡迎加入政順電機官方LINE:@twn5746w~
