在現代電氣系統中，配電箱扮演著不可或缺的角色，其廣泛應用於各領域，旨在合理分配電能、實現電路開合操作，同時保障安全防護水平。這篇文章將深入探討配電箱的基本要求，以及分配電箱、總配電箱和開關箱的標準化配置。

配電箱的基本要求：

1. 安裝使用應符合《施工現場臨時用電安全技術規範》JGJ46-2005標準及《用電安全導則》GB/T13869標準化要求。

2. 生產製造應符合《低壓成套開關裝置和控制裝置》GB7251.4對建築工地用成套裝置的特殊要求，以及《施工現場臨時用電安全技術規範》JGJ46-2005的標準要求。

3. 配電箱應分設N線、PE線端子板，進出線需通過端子板做可靠連線。N線端子板與金屬電器安裝板需絕緣，而PE線端子板與金屬電器安裝板需電氣連線。進出線中的N線必須通過N線端子板連線，PE線需通過PE線端子板連線，並使用電氣連線。電氣連線點的數量應比箱體內迴路數量多2個。

4. 配電箱架設應符合一定的要求，例如在建築物墜落半徑或塔吊臂旋轉半徑內，應設雙層防護棚，並採取隔離措施。固定式配電箱需放置在堅固、穩定的支架上。

5. 配電室佈置需滿足相應的要求，包括維護通道寬度、操作通道寬度、配電櫃正面通道寬度等。

接下來是有關分配電箱、總配電箱（櫃）和開關箱的標準化配置：

分配電箱：

• 內設200A-250A具有隔離功能的DZ20系列透明塑殼斷路器作為主開關。
• 使用DZ20或KDM-1型透明塑殼斷路器作為動力分路、照明分路控制開關。
• 各配電迴路採用DZ20或KDM-1透明塑殼斷路器作為控制開關。

總配電箱（櫃）：

• 內設400A-630A具有隔離功能的DZ20型透明塑殼斷路器作為主開關。
• 分路設定4-8路，採用DZ20系列160A-250A透明塑殼斷路器。
• 配備DZ20L（DZ15L）或LBM-1系列作為漏電保護裝置，具有欠壓、過載、短路、漏電、斷相保護功能。
• 配備電度表、電壓表、電流表兩組電流互盛器。

開關箱（按一機一閘一漏一箱設定）：

• 電焊機開關箱內設DZ20-100/2系列或KDM1-100/2（100A、380V）透明塑殼斷路器作為控制開關。
• 配備DZ15LE-100/2（DZ20L-100/2）或LBM-1-100/2（100A）漏電斷路器，以及BFGD系列二次防觸電保護器。
• PE端子排為3個接線螺栓。

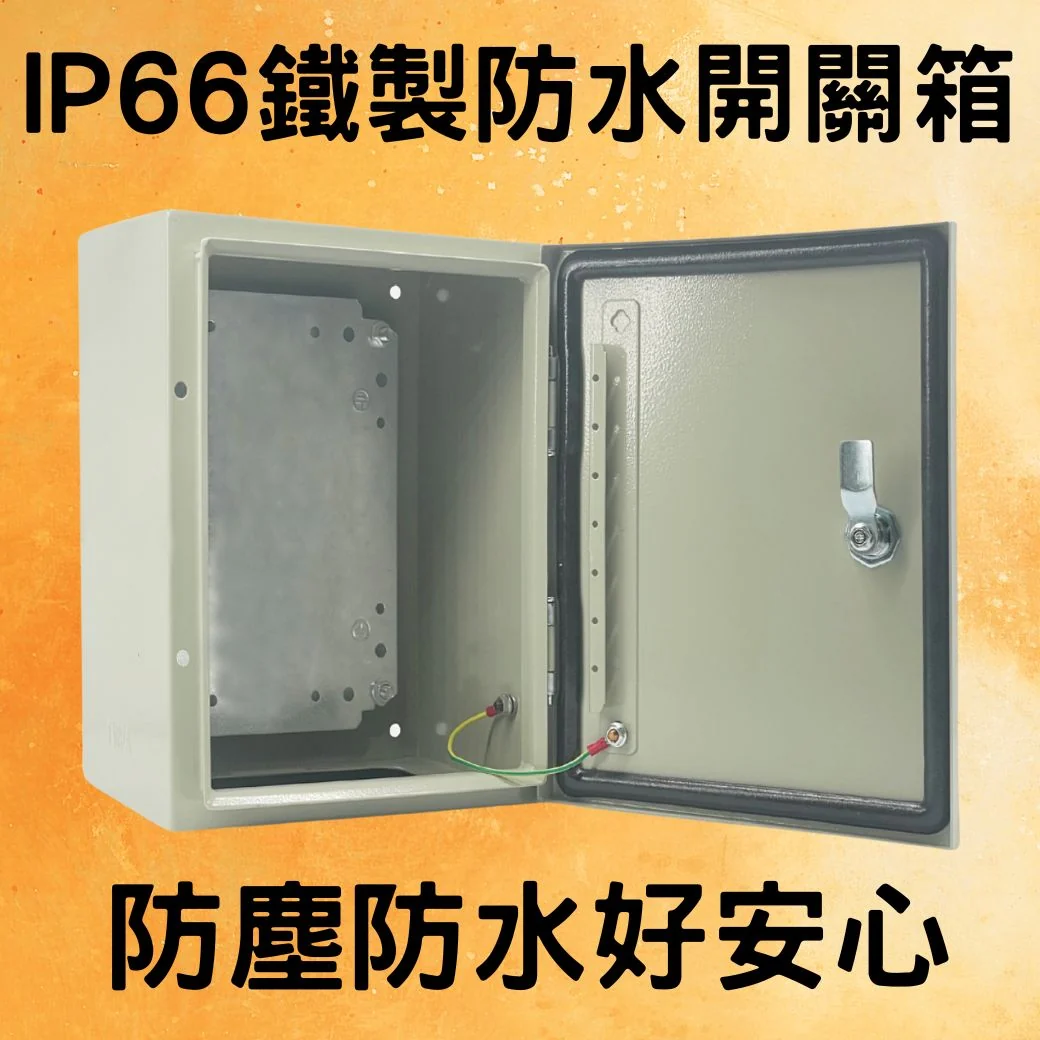

政順電機 IP66 鐵製防水開關箱不僅具有卓越的防水性能，還為您的電力系統提供全方位的保護。無論是在家庭、商業還是工業場所，我們的開關箱都能確保您的電器設備運行安全，讓您的生活和工作更加順暢，歡迎點擊下方圖片查看商品或加入官方LINE:@twn5746w詢問我們~
