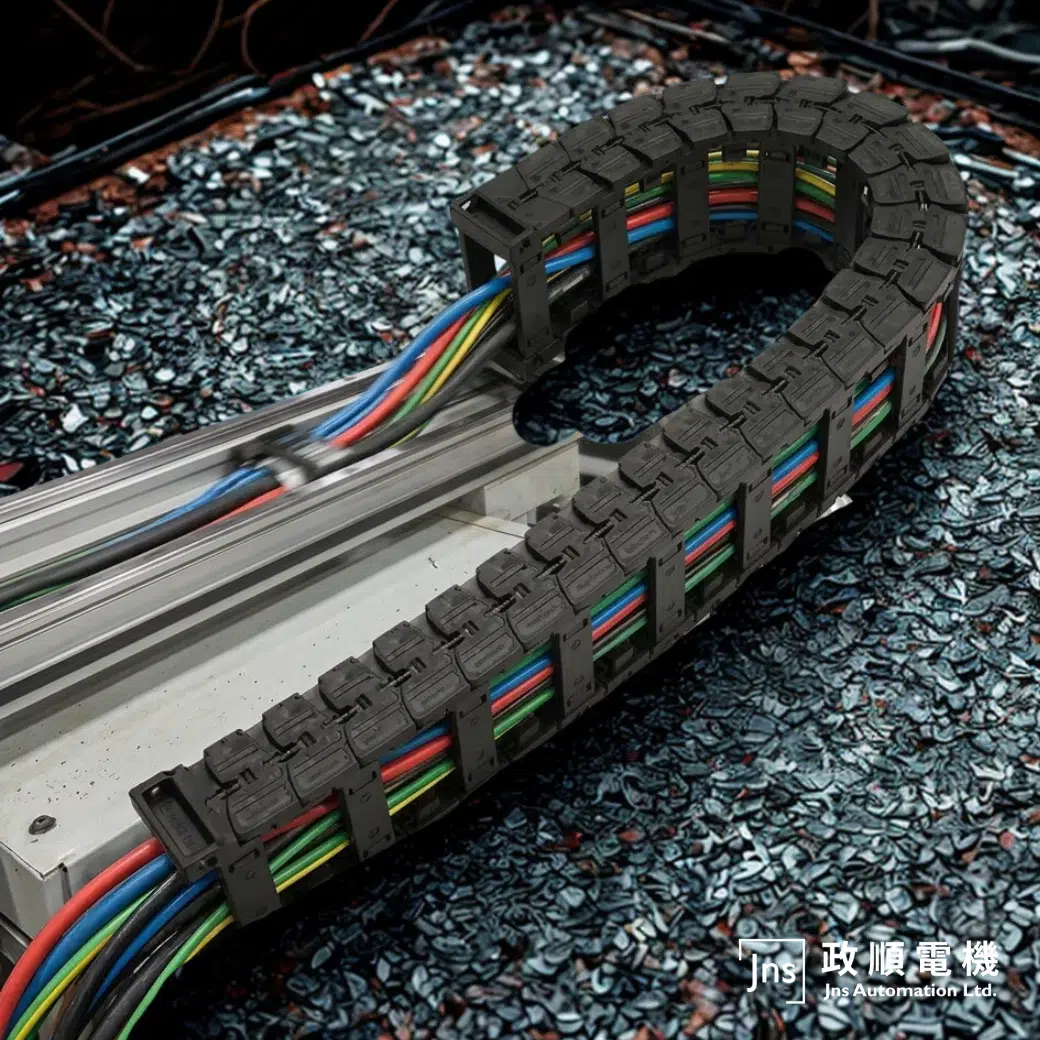

在現代工業自動化和機械製造領域，許多設備需要進行高速、高頻率的往復運動。在這些動態應用中，如何安全、有序地引導和保護電纜、氣管、油管等柔性介質，成為確保設備穩定運行和延長使用壽命的關鍵挑戰。履帶線槽（Cable Carrier），又稱拖鏈（Drag Chain），正是為了解決這一問題而設計的創新產品 。它不僅能有效保護內部線纜免受機械磨損、拉扯和纏繞，還能使設備外觀整潔，提升整體運行效率。本文將深入探討履帶線槽的核心功能、主要材質、廣泛應用場景以及專業選型指南。
一、 履帶線槽的定義與核心功能
履帶線槽是一種專門用於引導和保護在運動中電纜、軟管和液壓/氣動管路的機械裝置。其結構通常由多個可活動的鏈節組成，形狀類似坦克履帶，因此得名。履帶線槽的核心功能包括 ：1.機械保護： 防止電纜和軟管在運動過程中受到外部機械力的磨損、切割或擠壓。特別是在惡劣環境下，如粉塵、切削液或高溫場所，履帶線槽能提供有效的物理屏障。
2.運動引導： 確保電纜和軟管以預設的彎曲半徑和路徑進行運動，避免過度彎曲導致的疲勞損傷，從而延長其使用壽命。
3.線纜整理： 將多根電纜和軟管集中收納於線槽內部，使設備佈線整潔有序，避免纏繞和混亂，便於故障排除和維護。
4.應力釋放： 分散電纜和軟管在運動時承受的拉伸和彎曲應力，防止局部應力集中導致的斷裂。
5.美觀性： 提升設備的整體外觀，使其看起來更專業、更現代。
二、 主要材質與特性
履帶線槽的材質選擇主要取決於應用環境和性能要求，常見的材質有工程塑料和鋼製兩種 ：| 材質 | 特性 | 優點 | 缺點 | 典型應用 |
| 工程塑料 (Plastic) | 高強度尼龍、聚酰胺 (PA) 等 | 輕量化、耐腐蝕、電絕緣性好、噪音低、價格相對較低、安裝方便 | 承載能力相對較低、耐高溫性能有限、不適用於極端惡劣環境 | 輕型自動化設備、小型機床、包裝機械、醫療設備、辦公設備 |
| 鋼製 (Steel) | 鍍鋅鋼、不鏽鋼 | 高承載能力、耐高溫、耐磨損、抗衝擊、壽命長 | 重量重、噪音較大、成本高、可能存在腐蝕問題（非不鏽鋼） | 重型機床、港口機械、冶金設備、起重機、大型自動化生產線 |
三、 廣泛的應用場景
履帶線槽因其獨特的保護和引導功能，在各行各業的動態應用中扮演著關鍵角色 ：1.機床與加工中心： 在數控機床、雷射切割機、焊接機器人等設備中，履帶線槽保護著高速移動的電纜和氣管，確保加工精度和設備穩定性。
2.自動化生產線： 在汽車製造、電子組裝、食品包裝等自動化生產線上，履帶線槽用於機器人手臂、傳送帶和自動化倉儲系統，實現高效、連續的物料傳輸和加工。
3.起重與搬運設備： 港口起重機、橋式起重機、堆垛機等大型設備，其長距離、高頻率的移動需要履帶線槽來保護主電源線和控制線。
4.醫療設備： 在 CT、MRI 等醫療影像設備和手術機器人中，履帶線槽確保了精密電纜的無故障運動，對設備的可靠性和患者安全至關重要。
5.倉儲與物流： 自動導引車（AGV）、穿梭車等智慧物流設備，利用履帶線槽來管理其移動電源和通訊線纜。
6.清潔室應用： 特殊設計的履帶線槽可用於半導體製造、製藥等對潔淨度要求極高的環境，避免產生顆粒污染。
四、 履帶線槽的選型指南
選擇合適的履帶線槽需要綜合考慮多方面因素，以確保其性能滿足應用需求並延長使用壽命 ：1.內部空間需求： 根據需要容納的電纜、軟管數量、直徑和彎曲半徑，確定履帶線槽的內部高度和寬度。
2.運動參數： 考慮設備的運行速度、加速度、行程長度以及每分鐘的往復次數。這些參數直接影響履帶線槽的結構強度和材質選擇。
3.彎曲半徑： 選擇與內部線纜最小彎曲半徑相匹配的履帶線槽彎曲半徑，避免線纜因過度彎曲而損壞。
4.承載能力： 評估內部線纜和軟管的總重量，選擇具有足夠承載能力的履帶線槽。對於重載應用，可能需要選擇鋼製履帶線槽或帶有支撐滾輪的設計。
5.環境條件： 考慮工作環境的溫度、濕度、是否有油污、化學腐蝕、紫外線照射或粉塵等。這些因素決定了履帶線槽的材質（如耐高溫、耐腐蝕、抗紫外線）和防護等級。
6.安裝方式： 根據設備結構和空間限制，選擇開放式或封閉式、水平安裝或垂直安裝的履帶線槽。
7.噪音要求： 對於對噪音敏感的應用，應優先選擇工程塑料製成的履帶線槽，並考慮低噪音設計。
8.品牌與認證： 選擇知名品牌和符合相關國際標準（如 CE, UL）的產品，確保品質和安全。
五、 維護建議
為確保履帶線槽長期穩定運行，定期的檢查和維護至關重要：•清潔： 定期清除履帶線槽內外的灰塵、切削液或異物。
•檢查： 檢查鏈節是否有裂紋、磨損或變形；檢查內部線纜是否有磨損、纏繞或擠壓現象。
•潤滑： 對於鋼製履帶線槽的活動部件，應定期進行潤滑。
•緊固： 檢查所有固定螺栓是否鬆動。
