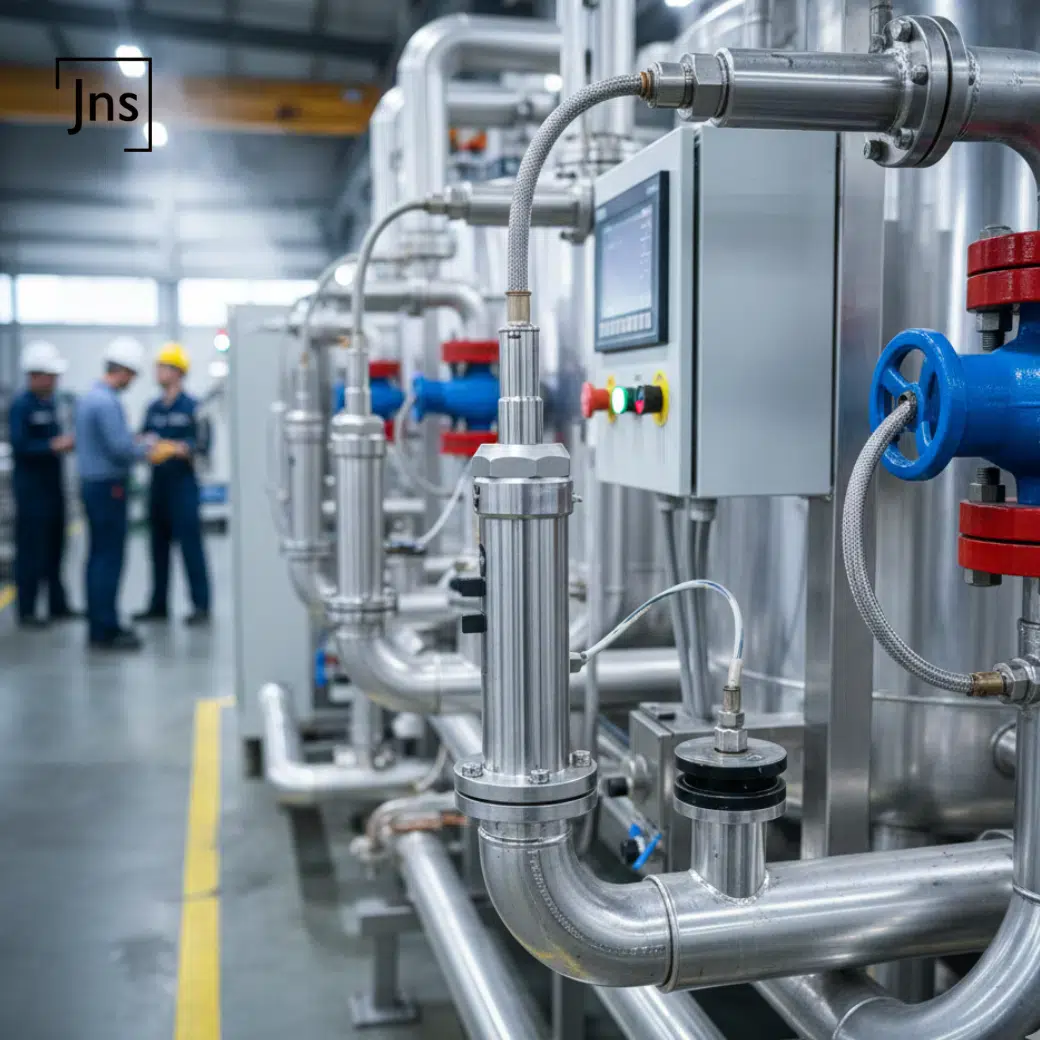

在自動化控制系統中，「溫度」是最常被監測的物理量之一。無論是半導體製程的精密恆溫、食品加工的殺菌監控，還是化工廠的反應爐安全，感溫棒（Temperature Probe） 作為感測層的第一線，其精準度與反應速度直接決定了產品的品質與系統的安全性。然而，市面上感溫棒種類繁多，PT100 與熱電偶有何不同？如何根據環境選擇護套材質？本文將深入解析這項「工業感官」的核心技術。

一、 感溫棒的核心工作原理

感溫棒並非直接測量溫度，而是透過物理性質隨溫度變化的特性，將熱能轉換為電訊號。目前工業界主流技術分為兩大類：

1. 熱電阻 (RTD, Resistance Temperature Detector)

• 原理： 利用金屬（通常是鉑 Platinum）的電阻值隨溫度升高而增加的特性。最經典的型號為 PT100（在 $0^{\circ} \mathrm{C}$ 時電阻為 $100\,\Omega$）。

• 特性： 線性度極佳、精度高（可達 $\pm 0.1^{\circ} \mathrm{C}$）、穩定性強。

• 適用範圍： $-200^{\circ} \mathrm{C}$ 至 $600^{\circ} \mathrm{C}$ 的中低溫精密監測。

2. 熱電偶 (Thermocouple)

• 原理： 基於「席貝克效應（Seebeck Effect）」。將兩條不同材質的金屬線一端焊接（感應端），當兩端存在溫差時，會產生微小的電動勢（mV 訊號）。

• 常見型號： K型（鎳鉻-鎳鋁）、J型（鐵-康銅）、R/S型（鉑銠，用於高溫）。

• 特性： 反應速度極快、測溫範圍極廣、結構堅固且成本較低。

• 適用範圍： $0^{\circ} \mathrm{C}$ 至 $1700^{\circ} \mathrm{C}$ 以上的高溫環境。

二、 感溫棒的結構組成與環境適應性

一支完整的工業感溫棒不只是感測元件，其外部封裝同樣關鍵：

1. 感測元件 (Sensing Element)： RTD 晶片或熱電偶焊點。

2. 保護管/護套 (Sheath)： 通常使用不鏽鋼（SUS304/316）或陶瓷。在腐蝕性環境中，需加裝鐵氟龍（Teflon）鍍層或鈦合金護套。

3. 絕緣填充物： 如氧化鎂（MgO）粉末，用於固定元件並提供良好的熱傳導與絕緣。

4. 接線頭 (Terminal Head)： 保護接線端子，具備防水、防塵（IP65/67）甚至防爆功能。

三、 技術對比：RTD vs. 熱電偶，該如何選擇？

在實務規劃中，選擇正確的感溫技術能大幅降低維護成本。

四、 影響感溫精準度的關鍵因素

1. 插入深度 (Immersion Depth)： 為了避免熱傳導損失（導熱至外部管件），感溫棒插入介質的深度應至少為保護管直徑的 10 倍。

2. 配線方式： * RTD 建議使用 三線式 或 四線式，以抵消導線電阻帶來的誤差。

   • 熱電偶必須使用專用的 補償導線，否則接線處產生的新溫差會導致數值偏差。

3. 回應時間 (Response Time)： 保護管愈粗，耐壓愈強，但熱惰性也愈大。在流體控制中，需權衡機械強度與反應速度。

五、 工業 4.0 下的智慧感溫趨勢

隨著數位化轉型，感溫棒已不再僅是輸出類比訊號（4-20mA / mV）。

• 一體化溫度變送器： 直接在感溫棒頭部將微弱訊號轉換為標準數位訊號。

• IO-Link 通訊： 支援數位傳輸，避免電磁干擾（EMI），並能實時回傳感測器健康狀態與最高/最低溫度記錄。

• 無線感溫技術： 在難以配線的旋轉設備或廣大廠區，透過 LoRaWAN 或 WirelessHART 進行遠端監控。

結論：精準選型是系統穩定的基石

感溫棒雖然是耗材，卻是控制系統的靈魂。選擇時不應僅考量單價，更應從工作溫度區間、化學腐蝕性、機械震動以及精度需求出發，進行綜合評估。高品質的感溫元件能有效減少 PID 控制器的震盪，進而達到節能與優化製程的目標。
