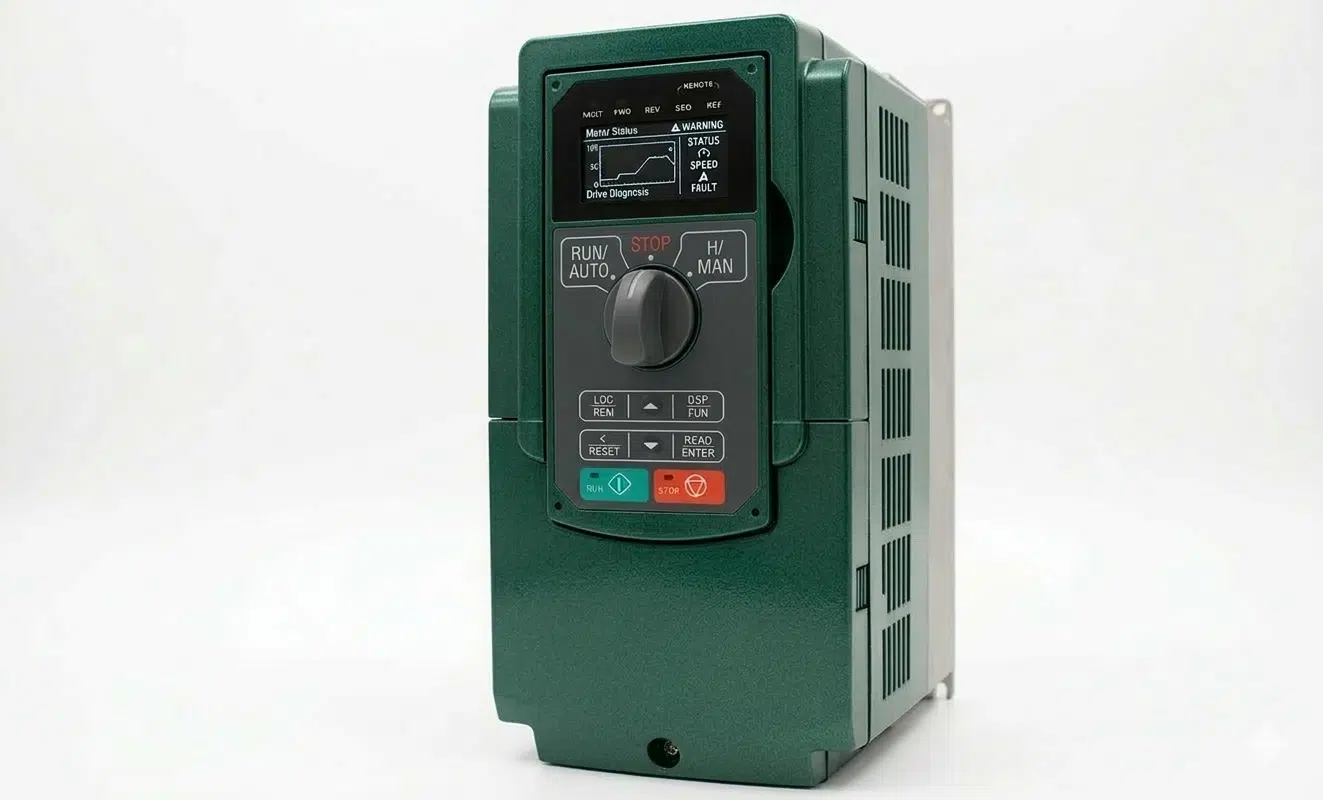

在工業自動化領域，變頻器（Variable Frequency Drive, VFD）是控制交流馬達速度和轉矩的核心設備。它透過改變電源的頻率和電壓來精確控制馬達，從而實現節能和優化生產過程。然而，在變頻器的日常運行中，過電流（Overcurrent, OC）故障是最為頻繁且令人困擾的問題之一 。當變頻器輸出電流超過其額定或設定的極限時，為保護變頻器和馬達，系統會立即跳閘並顯示過電流警報。理解過電流的成因、診斷方法和有效排除策略，對於確保生產線的連續運行至關重要。
本文將深入探討變頻器過電流故障的常見原因、詳細的診斷步驟、實用的排除方法以及預防措施，旨在幫助電工和維護人員快速解決此類問題。

一、 過電流故障的定義與現象

過電流故障是指變頻器輸出到馬達的電流瞬時或持續超過了變頻器內部設定的過電流保護值。這通常會導致變頻器跳閘，並在操作面板上顯示「OC」或類似的錯誤代碼 。
常見現象：
•變頻器顯示「OC」或過電流相關錯誤代碼。
•馬達運行時出現抖動、異音，甚至停機。
•在啟動、加速、減速或穩定運行時都可能發生。

二、 過電流故障的常見原因

變頻器過電流故障的成因多種多樣，可以分為以下幾類 ：

1. 負載端問題

•負載突變或過重： 馬達所帶動的機械負載突然增加，例如卡料、堵轉、機械部件損壞或摩擦力過大，導致馬達需要輸出更大的轉矩，從而引起電流升高。
•機械卡死或堵轉： 這是最直接導致過電流的原因，馬達被強制停止，電流急劇上升。
•負載慣量過大： 在啟動或加速過程中，如果負載的慣量非常大，變頻器需要提供較大的啟動轉矩，可能導致瞬時過電流。

2. 馬達問題

•馬達絕緣損壞或相間短路： 馬達繞組絕緣老化或損壞，導致相間短路或對地短路，會引起電流異常升高。
•馬達參數與變頻器不匹配： 馬達額定電流、電壓等參數與變頻器設定不符，可能導致變頻器誤判。
•馬達接地不良： 馬達接地不良可能導致電流迴路異常。

3. 變頻器本身或參數設定問題

•加速/減速時間過短： 如果變頻器的加速時間設定過短，馬達在短時間內需要達到較高的速度，會產生較大的啟動電流，容易引起過電流跳閘。減速時間過短也可能因回生電壓過高導致過電流。
•電流環參數不當： 變頻器內部電流環的 PI 參數設定不當，可能導致電流控制不穩定。
•載波頻率過高： 載波頻率過高會增加變頻器內部損耗，可能導致過電流。
•變頻器輸出側短路或接地： 變頻器輸出端子到馬達之間的電纜發生短路或接地故障，會直接導致過電流。
•變頻器硬體故障： 變頻器內部功率模組（IGBT）、驅動電路或電流檢測電路損壞，可能導致誤報或實際過電流。

4. 電源側問題

•輸入電壓不穩或過低： 雖然過電流主要發生在輸出側，但輸入電壓過低可能導致變頻器為了維持輸出功率而提高輸出電流。

三、 過電流故障的診斷與排除

當變頻器發生過電流故障時，應按照以下步驟進行診斷和排除 ：
1.記錄故障資訊： 記下變頻器顯示的錯誤代碼、故障發生時的運行狀態（啟動、加速、減速、穩速）以及故障發生頻率。
2.檢查負載端：
•手動盤動馬達： 在斷電情況下，嘗試手動轉動馬達軸，檢查是否有機械卡死、堵轉或摩擦力過大的情況。
•檢查機械連接： 檢查馬達與負載之間的聯軸器、皮帶、齒輪等傳動部件是否正常，有無鬆動或損壞。
•減輕負載測試： 如果可能，嘗試在空載或輕載情況下運行馬達，觀察是否仍有過電流故障。若空載正常，則問題可能出在負載過重。
3.檢查馬達：
•測量馬達繞組電阻： 在斷電情況下，使用萬用表測量馬達三相繞組之間的電阻，應基本平衡。若有明顯差異或對地短路，則馬達可能損壞。
•檢查馬達絕緣： 使用絕緣電阻測試儀（Megger）測量馬達繞組對地絕緣電阻，應符合標準。
•檢查馬達參數： 核對馬達銘牌上的額定電壓、電流、頻率等參數是否與變頻器設定一致。
4.檢查變頻器參數設定：
•加速/減速時間： 逐步延長加速和減速時間，觀察是否能解決過電流問題。通常建議將加速時間設定為馬達從靜止到額定轉速所需時間的 1.5 到 2 倍。
•V/F 曲線： 檢查 V/F 曲線設定是否與馬達匹配，尤其是在特殊負載應用中。
•電流限制： 檢查變頻器是否設定了電流限制功能，並確保其設定值合理。
•自動轉矩補償： 對於重載啟動的應用，可以適當調整自動轉矩補償功能。
5.檢查變頻器輸出電纜：
•目視檢查： 檢查變頻器輸出端子到馬達之間的電纜是否有破損、絕緣老化或接線鬆動。
•測量電纜絕緣： 使用絕緣電阻測試儀檢查電纜的絕緣狀況，排除對地短路或相間短路。
6.檢查變頻器硬體：
•目視檢查： 檢查變頻器內部是否有燒焦痕跡、元件損壞或灰塵堆積。
•風扇： 檢查散熱風扇是否正常運轉，確保散熱良好。
•功率模組： 若以上檢查均無異常，且故障頻繁，則可能需要專業人員檢查變頻器內部功率模組（IGBT）或驅動電路。

四、 過電流故障的預防措施

預防勝於治療，採取以下措施可以有效減少變頻器過電流故障的發生 ：
1.合理選型： 根據實際負載特性和運行要求，選擇額定容量和功能合適的變頻器和馬達。
2.正確參數設定： 仔細閱讀變頻器手冊，根據馬達和負載特性，合理設定加速/減速時間、V/F 曲線、電流限制等參數。
3.定期維護：
•清潔： 定期清理變頻器內部和散熱器上的灰塵，確保散熱良好。
•緊固： 定期檢查所有電氣連接點是否緊固，防止鬆動導致接觸不良。
•檢查馬達： 定期檢查馬達的機械狀況、絕緣狀況和運行電流。
4.監測負載： 監測馬達的實際運行電流和負載變化，及時發現異常情況。
5.優化機械系統： 確保機械傳動系統運行順暢，減少不必要的摩擦和阻力。
6.安裝保護裝置： 在必要時，可以考慮安裝額外的機械保護裝置，如扭矩限制器，以防止機械卡死。

結論

變頻器過電流故障是工業現場常見的問題，但透過系統化的診斷流程和有效的預防措施，可以大大降低其發生頻率和對生產的影響。掌握過電流的成因、診斷技巧和解決方案，是每一位電工和維護人員的必備技能。持續的學習和實踐，將有助於確保變頻器和馬達系統的穩定、高效運行，為工業生產提供可靠的動力保障。有關於變頻器的相關詢價需求，歡迎加入政順電機官方LINE:@twn5746w詢價，會有專人為您服務~
