在數據中心、伺服器機房以及高功率工業應用中，電源分配單元（Power Distribution Unit, PDU）是確保電力穩定、安全分配的核心設備。PDU 的輸入接頭必須與設施的電源插座精準匹配，才能建立可靠的電力鏈路。特別是在歐洲市場，由於電壓、電流和相位標準的多樣性，PDU 的輸入連接往往涉及複雜的技術規範，其中最關鍵的標準便是 IEC60309 動力插頭插座。
本文將深入解析 PDU 輸入接頭與歐規動力插頭插座的連接關係，並闡述在複雜的電力環境中，客製化連接服務如何成為確保安全與效率的關鍵。

一、 PDU 的核心：輸入接頭的角色與挑戰

PDU 的主要功能是將單一高電流電源輸入，安全地分配給多個低電流設備（如伺服器、網路設備）。PDU 的輸入接頭是整個電力系統的起點，其選擇直接影響到 PDU 的最大承載能力、電壓等級以及與電源環境的相容性。
在歐規環境中，PDU 的輸入接頭面臨的主要挑戰是：
1.高功率需求： 數據中心和工業設備通常需要 16A、32A 甚至更高的電流，遠超一般家用插座的負荷。
2.多樣的電壓與相位： 歐洲地區的電壓標準多樣（如 230V 單相、400V 三相），需要不同的接頭來區分。
3.安全與標準化： 必須符合嚴格的國際安全標準，以防止誤插、觸電和火災。

二、 歐規動力連接的標準：IEC 60309

在歐洲和國際工業標準中，用於高電流、高電壓的動力插頭插座主要遵循 IEC 60309 標準（舊稱 CEE 17）。這種接頭因其圓形外觀和多針設計，常被稱為「Pin and Sleeve」或「工業插頭」。

1. IEC 60309 的關鍵特性

IEC 60309 標準的設計旨在確保安全、防呆和通用性，其核心特點包括：
•電流與電壓區分： 根據電流（16A, 32A, 63A, 125A）和電壓的不同，接頭的尺寸和針腳數量會有所不同 。
•時鐘位置（Clock Position）防呆： 接頭上的接地（Earth）引腳位置是根據電壓和頻率設定的，以「時鐘位置」來表示（例如，6 點鐘位置代表 230V 單相，9 點鐘位置代表 400V 三相）。這確保了只有相同電壓和電流規格的插頭和插座才能連接，有效防止誤插。
•顏色編碼： 不同的電壓等級對應不同的外殼顏色，例如黃色代表 100-130V，藍色代表 200-250V（最常見的歐規單相），紅色代表 380-480V（常見的歐規三相）。

2. PDU 與 IEC 60309 的連接關係

在數據中心，高密度 PDU 的輸入端通常會配備 IEC 60309 插頭（Plug），例如：
•單相高電流 PDU： 可能使用 32A, 2P+E (兩極加接地) 的藍色 IEC 60309 插頭。
•三相高電流 PDU： 可能使用 32A 或 63A, 3P+N+E (三相加中性線加接地) 的紅色 IEC 60309 插頭 。
這些 PDU 上的 IEC 60309 插頭，會連接到機房配電櫃或牆面上對應的 IEC 60309 插座（Receptacle），從而完成從設施電源到機櫃內 PDU 的電力傳輸。

三、 低功率應用：CEE 7/7 與 IEC C14/C20

雖然 IEC 60309 是動力連接的主流，但在低功率應用中，PDU 的輸入或輸出也可能涉及其他歐規標準：
•CEE 7/7 插頭： 這是歐洲常見的家用/辦公室插頭（結合了德國 Schuko 和法國標準），通常用於 10A 或 16A 的低功率 PDU 輸入，以便連接到標準牆壁插座 。
•IEC C14/C20： 這是國際通用的機櫃內設備連接標準。許多 PDU 本身會使用 IEC C20 或 C14 作為輸入接口，然後透過一條電源線連接到設施的 IEC 60309 插座。

連接標準	應用場景	最大電流	典型電壓	PDU 角色
IEC 60309	數據中心、工業設備	16A, 32A, 63A, 125A	230V 單相, 400V 三相	主要輸入接頭
CEE 7/7	辦公室、低功率機櫃	10A, 16A	230V 單相	低功率輸入或輸出
IEC C14/C20	伺服器、IT 設備	10A, 16A	230V 單相	PDU 輸出或電源線中繼

四、 客製化連接服務的價值：精準匹配與安全保障

由於全球電力標準的複雜性，以及設施電源配置的差異性，標準化的 PDU 產品往往難以完全滿足所有客戶的需求。例如，客戶可能需要：
1.特殊長度： PDU 電源線需要精確的長度，以避免線材過長造成機櫃內線路混亂，或過短無法連接。
2.非標準組合： 設施電源是 32A 的 IEC 60309 插座，但 PDU 供應商只提供 16A 的 CEE 7/7 輸入線。
3.異地轉換： PDU 來自北美（NEMA 標準），但需要連接到歐洲（IEC 60309 標準）的電源。
我們可以提供簡單的連接訂製服務，專門解決 PDU 輸入接頭與歐規動力插頭插座之間的匹配問題。我們的服務包括：
•精準線材長度訂製： 根據您的機櫃佈局和電源位置，提供精確長度的電源線，減少線材管理負擔。

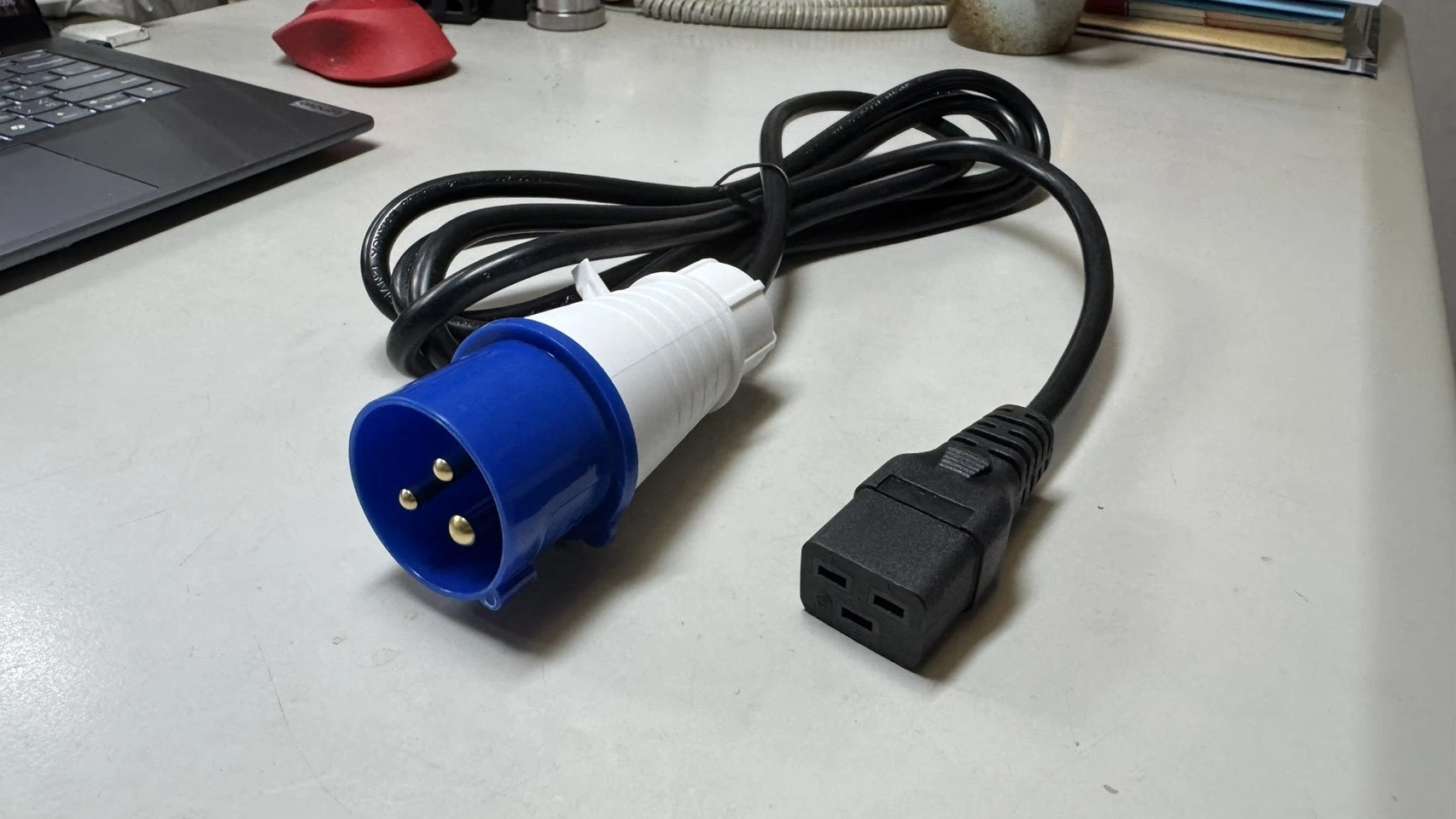

•標準轉換與組裝： 根據您的 PDU 輸入規格（如 IEC C20）和設施電源插座規格（如 32A IEC 60309），客製化組裝符合安規標準的電源連接線。
•安全認證與測試： 確保所有客製化連接線均使用符合 IEC、CE 等國際標準的組件，並經過嚴格的電氣安全測試，保障電力系統的可靠性。
透過客製化服務，您可以確保您的 PDU 能夠安全、高效且無縫地連接到任何歐規動力電源，避免因電源線不匹配而導致的延誤和安全隱患。
五、政順電機有
政順電機不只販賣歐規動力插頭插座，還有PDU接頭與歐規動力插頭插座的連接服務，可提出訂製的需求，幫您進行相對應的製作，歡迎直接聯絡我們政順電機官方LINE:@twn5746w進行詢價
