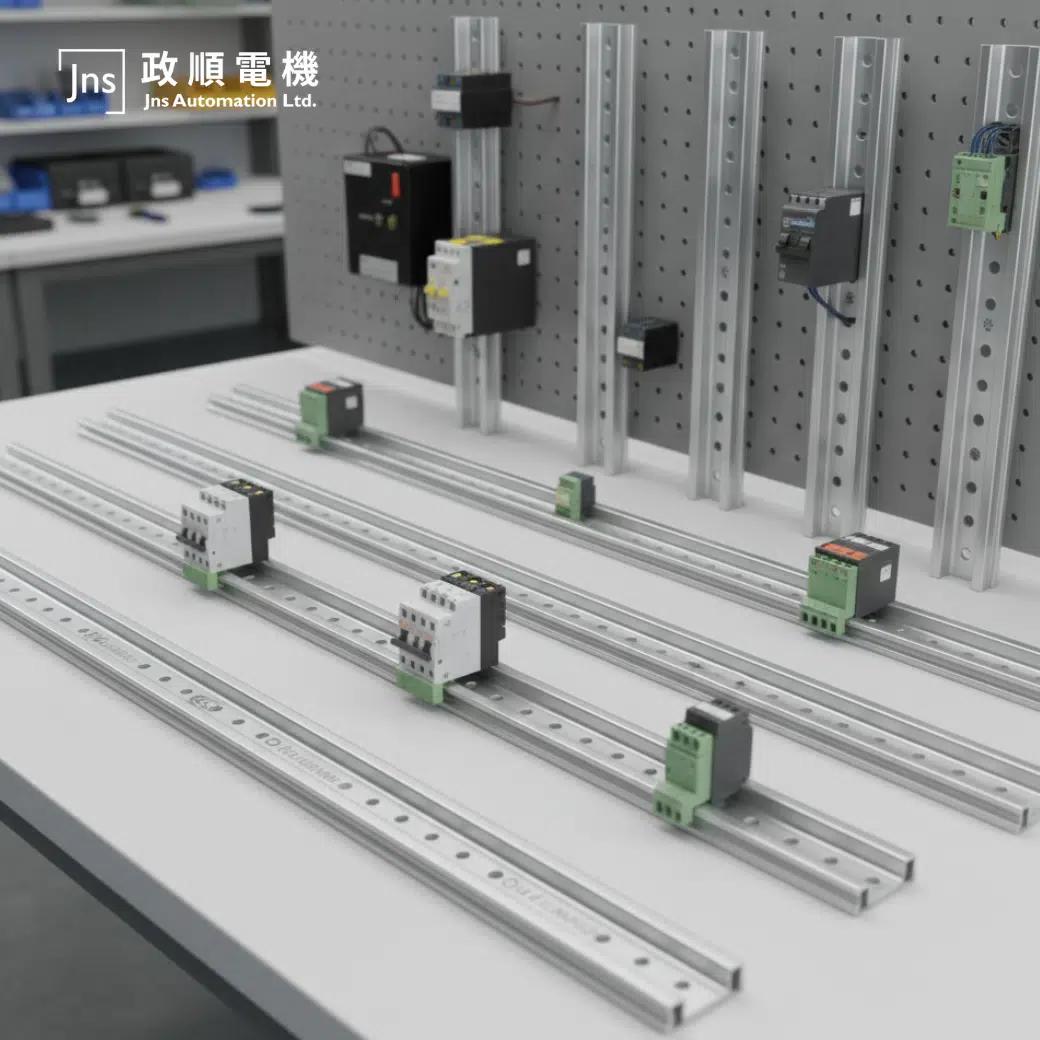

在任何現代化電控櫃中，只要打開櫃門，最先映入眼簾的往往不是雜亂的線路，而是一排排整齊排列的電子元件——從斷路器、繼電器到 PLC 與電源供應器。支撐這些昂貴元件的「隱形骨架」，正是看似簡單卻至關重要的 DIN 35 鋁軌。

作為工業配線的國際通用標準，DIN 鋁軌不僅簡化了安裝流程，更定義了現代工業自動化的模組化美學。本文將深入探討這項關鍵基礎設施的技術細節。

一、 DIN 鋁軌的歷史背景與標準定義

「DIN」一詞源自德國標準化學會（Deutsches Institut für Normung）。在 1920 年代，隨著電氣設備日益複雜，傳統的「底板螺絲鎖固法」導致維修困難且空間利用率極低。

1. 35mm 導軌的標準化

目前全球最通用的標準為 IEC 60715（原 DIN EN 50022），其中最常見的規格便是 寬度 35mm 的對稱型導軌，因其斷面形狀酷似帽子，在業界常被稱為「帽形軌（Top Hat Rail）」。

2. 規格尺寸詳解

標準的 DIN 35 鋁軌主要分為兩種厚度：

• 35 x 7.5 mm： 最普遍的規格，適用於大多數輕中型元件（如接線端子、小型繼電器）。

• 35 x 15 mm： 深槽型導軌，具備更高的機械強度與抗彎折能力，專為大型變頻器、重型變壓器或 PLC 系統設計。

二、 材質與表面處理：鋁 vs. 鋼

雖然業界習慣統稱為「鋁軌」，但實際上導軌的材質選擇直接影響了系統的電氣性能與物理強度：

1. 鋁合金 (Aluminum)

• 優點： 重量輕、極佳的抗腐蝕性、易於切割加工。

• 技術特性： 鋁本身是優良的導體，常被兼作**接地匯流排（Grounding Busbar）**使用。

• 限制： 機械強度較鋼軌弱，不適合懸掛過重的電力元件。

2. 鍍鋅鋼 (Steel / Zinc Plated)

• 優點： 極高的機械強度，不易變形。

• 技術特性： 表面通常經過三價鉻鍍鋅處理（符合 RoHS 規範），具備良好的導電性與基本的防鏽能力。

• 限制： 重量較重，在潮濕或具腐蝕性的環境中，切口處較易生鏽。

3. 不鏽鋼 (Stainless Steel)

• 應用場景： 專用於食品加工、化工廠或沿海鹽霧環境。雖然成本高昂，但具備最極致的耐化學腐蝕性。

三、 DIN 鋁軌的設計優勢

為什麼全球工業界會一致採用 DIN 軌系統？其核心優勢在於**「模組化」與「效率」**：

1. 快速卡扣安裝（Snap-on Mounting）： 大多數工業元件背面皆設計有標準卡榫，只需往導軌上一扣即可固定，無需鑽孔鎖螺絲。

2. 空間最大化： 元件可以緊密排列，縮小電控櫃體積。

3. 維護便利性： 當某個繼電器損壞時，只需撥開卡榫即可更換，大幅縮短停機維修時間（MTTR）。

4. 電氣接地集成： 透過特定的接地端子（PE Terminal），可直接透過導軌實現系統接地，減少配線數量。

四、 實務安裝準則與注意事項

即便是一條簡單的導軌，在實務安裝上仍有許多不容忽視的細節：

1. 固定的頻率與對稱性

• 導軌應每隔 15cm 至 20cm 固定一個螺絲，以確保受力均勻。

• 對於長距離導軌，應優先選擇帶「長型孔（Slotted）」的規格，以便在安裝時進行微調。

2. 末端擋片（End Brackets）的使用

在垂直安裝或有震動的設備中，元件可能會因重力或震動沿著導軌滑動。末端擋片是絕對必要的配件，它能將整排元件鎖定在預定位置，防止鬆脫。

3. 切割面的處理

鋁軌切割後，切口處往往帶有鋒利的毛刺（Burrs）。在配線前務必進行去毛刺處理，否則極易割破電線絕緣層，造成短路風險。

五、 結論：小細節造就大系統

DIN 35 鋁軌雖然是電控櫃中單價最低的零件之一，但它承載了整個自動化系統的穩定性。選擇正確的材質（鋁或鋼）、合適的厚度（7.5mm 或 15mm），並遵循標準的安裝流程，是打造專業、可靠電控系統的第一步。在工業 4.0 趨勢下，導軌也開始演變。現在甚至出現了具備電子感測功能的智慧導軌，能監控元件的發熱與振動。無論技術如何演進，這條 35mm 寬的軌道，將繼續作為工業世界的基石，支撐著每一台機器的運轉。
